自動ボールバルブは産業用流量制御をどのように改善しますか?

産業用配管システムは、遠隔操作、プロセス インターロック、自動停止への依存度が高まっています。バルブは、腐食性エリア、高いパイプラック、密閉された機器、またはオペレーターの手が届きにくい場所に設置される場合があります。このような状況では、 自動ボールバルブ 1/4 回転ボールバルブと電気、空圧、または油圧アクチュエータを組み合わせることで、実用的な流量制御を実現します。

内部ボールには、バルブが開いているときにパイプラインと整列する通路が含まれています。約 90 度回転した後、ボールの固体側が流れを遮断します。この短い動作により、自動ボールバルブはコンパクトな構造を維持しながら、迅速な動作が可能になります。

材料の適合性は、化学および水処理システムにおいて特に重要です。寧波宝地プラスチックバルブ有限公司の起源は 1979 年に遡り、中国で最も早く工業用プラスチックバルブの開発に携わった企業の 1 つです。その長い製造の歴史により、熱可塑性のバルブ本体、シート、シール、配管部品を腐食性の工業用媒体に適合させる経験が得られます。

自動ボールバルブとは何ですか?

自動ボールバルブは、ボールバルブ本体、ボール、バルブシート、ステム、アクチュエーター、取り付けブラケット、および制御アクセサリで構成されます。アクチュエータは制御システムからの指令を受けて、電力、圧縮空気、または油圧を回転運動に変換します。

アクチュエータがステムを回転させると、バルブ本体内でボールが回転します。ボール通路がパイプと一致すると、バルブは開位置に達します。通路が回転して流路から離れると、閉位置に達します。

リモート パイプラインの分離: オペレータが設置場所に到達することなく、バルブを開閉できます。

緊急流体遮断: 異常な圧力、漏れ、または機器の故障が検出された場合、制御システムはバルブを閉じることができます。

一括転送制御： 自動ボールバルブは、生産タイミング、タンクレベル、または測定された流量に応じて液体の移送を調整できます。

タンクの充填と排水: バルブは高レベルおよび低レベルの信号に応答して、流体の流入または排出を制御できます。

自動フロー切り替え: 多方向構造により、異なるパイプライン、タンク、または処理装置の間で媒体を導くことができます。

ポンプと機器の連動： バルブの位置をポンプの開始および停止ロジックにリンクできるため、機器が誤った流路で動作するのを防ぐことができます。

自動バルブは、オペレータなしでは手動バルブでは提供できない機能を提供します。位置フィードバックを返し、センサーに応答し、公共設備の故障時に定義された位置に移動することができます。

寧波宝迪プラスチックバルブ有限公司は 1992 年に一体型フランジボールバルブを発明しました。この一体構造は後に化学関連産業で広く使用されるようになりました。その開発は、ボールバルブ構造をどのように適応させてボディジョイントを減らし、腐食性配管システムにおける信頼性の高い流体制御をサポートできるかを反映しています。

自動ボールバルブはどのように動作するのですか?

オープニングシーケンス

コントローラがアクチュエータにコマンドを送信すると、開くプロセスが始まります。電気アクチュエータはモータに電力を供給し、空気圧アクチュエータはソレノイドバルブを介して圧縮空気を受け取ります。

アクチュエータの出力シャフトはカップリングとバルブステムを回転させます。次に、ボールは閉じた位置から開いた位置に向かって回転します。内部通路が配管と一致すると、バルブは全開になります。

リミットスイッチまたは内部位置センサーにより、アクチュエータが正しい位置で停止します。その後、アクチュエータは開位置信号を制御システムに送り返すことができます。

クロージングシーケンス

閉じるとき、アクチュエータは逆方向に回転します。ボールの通路がパイプラインから遠ざかり、ボールの固体表面が流れをブロックします。

バルブシートはボールと接触したままで、遮断シールを形成します。全閉位置に到達すると、閉リミットスイッチがアクチュエータを停止し、位置信号を送信します。

ボール、ステム、シートの正確な位置合わせは、シール性能と必要なトルクの両方に影響します。 Ningbo Baodi Plastic Valve Co., Ltd. は、40 年以上にわたって工業用プラスチック バルブを設計、製造してきました。一貫した自動運転には、成形精度と安定した部品寸法が重要です。

4分の1回転操作が役立つ理由

1/4 回転機構は、多くの直線運動バルブ構造よりも少ない移動量で済みます。動作動作が短いため、素早い開き、コンパクトなアクチュエータの設置、簡単な位置検出が可能です。

機械式トランスミッションコンポーネントの数が限られているため、メンテナンスも簡素化できます。これらの特性により、自動ボールバルブは緊急遮断、自動移送、繰り返しのプロセス切り替えに適しています。

急速な動作は依然として慎重に制御する必要があります。大きなバルブを早く閉めすぎると、長いパイプラインで圧力ショックやウォーターハンマーが発生する可能性があります。したがって、アクチュエータの速度はパイプの長さ、流体速度、プロセス要件と一致する必要があります。

位置制御

オンオフ アクチュエータは、バルブを全開位置と全閉位置の間で移動させます。変調アクチュエータは、制御信号に従って中間角度で停止できます。

ボールバルブは主に遮断用に設計されています。ボールが部分的に開いたままである場合、内部通路の端の周りで高い局所速度が発生する可能性があります。したがって、継続的なスロットリングは慎重に評価する必要があります。

自動ボールバルブの主要構成部品

バルブ本体

バルブ本体にはボール、シート、ステムが含まれており、パイプライン接続を提供します。一般的な構造には、ワンピース、ツーピース、スリーピース、ユニオン、フランジ付きの設計が含まれます。

本体材質により、基本的な圧力、温度、耐薬品性の範囲が決まります。熱可塑性樹脂ボディのオプションには、PVC、CPVC、PP、PVDF が含まれます。

Ningbo Baodi Plastic Valve Co., Ltd. は、2006 年に製品範囲を拡大し、工業用プラスチック パイプと継手を含むようになりました。これにより、自動ボールバルブを、独立したコンポーネントとしてではなく、調整された熱可塑性配管システムの一部として選択できるようになります。

ボール

ボールは中心的な流れ制御要素です。内部流路はフルポート、レデュースポート、Lポート、Tポートのいずれであってもよい。

ボール roundness and surface quality directly affect seat contact. Scratches, deformation or chemical attack can increase operating torque and cause internal leakage.

バルブシート

シートはボールをサポートし、主要な内部シールを形成します。シートの摩擦は、バルブの始動と回転に必要なトルクの主要部分を占めます。

シートの性能は、温度、化学的膨張、圧力差、長時間の操作なし、固体粒子、繰り返しのサイクリングなどによって影響を受ける可能性があります。

ステム

ステムはアクチュエータのトルクをボールに伝達します。離脱トルク、ランニングトルク、最終着座トルクに耐える必要があります。

適切なステム設計には、噴出防止構造と外部シール構造が含まれる場合があります。側面荷重により摩擦と摩耗が増加する可能性があるため、ステムの正しい位置合わせも重要です。

アクチュエーターと取り付けアセンブリ

アクチュエータは回転トルクを発生します。ブラケットとカップリングによってバルブステムに接続されます。

カップリング、ステム、およびアクチュエーターの出力シャフトは位置が揃っている必要があります。取り付けが正しくないと、不均一な荷重、カップリングの磨耗、過度の摩擦、または必要なバルブ位置に達しない可能性があります。

寧波宝迪プラスチックバルブ有限公司は、工業用熱可塑性プラスチックバルブと配管部品を幅広く提供しており、ユーザーは実際の配管システムに応じて本体構造、接続タイプ、アクチュエータの配置を調整できます。

電動・空圧・油圧式自動ボールバルブ

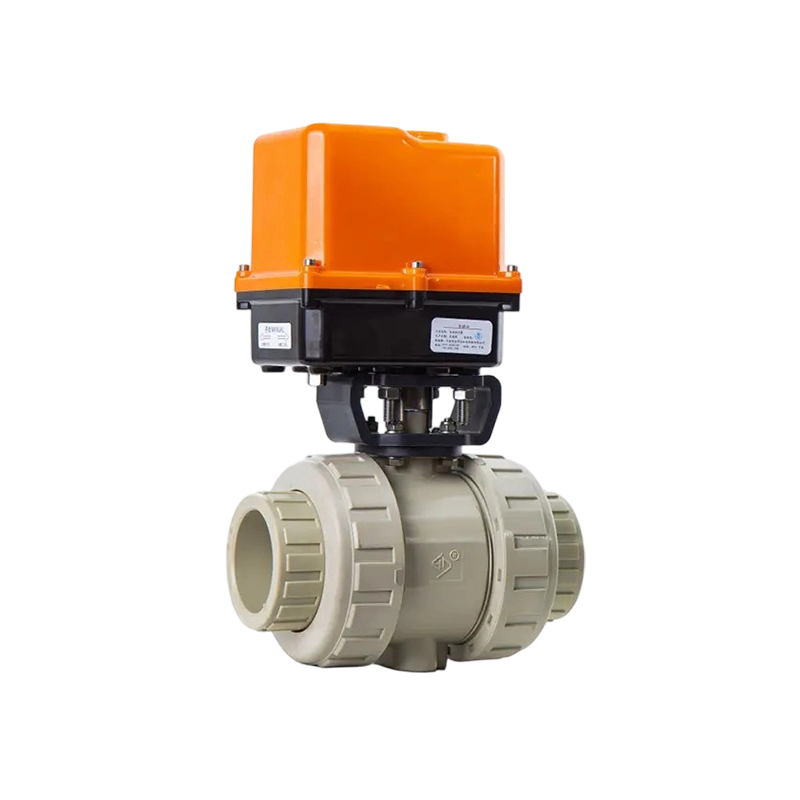

電動自動ボールバルブ

電気 自動ボールバルブ モーターと減速機を使用してバルブステムを回転させます。圧縮空気が利用できない場合に選択されるのが一般的です。

電気アクチュエータは、デジタル信号、アナログ信号、または通信信号を受け入れることができます。手動オーバーライド、位置インジケーター、内部過負荷保護も含めることができます。

選択には、供給電圧、動作速度、デューティ サイクル、出力トルク、環境保護、制御信号、およびモーターの温度上昇を考慮する必要があります。

空気式自動ボールバルブ

空気圧自動ボールバルブは、圧縮空気を使用してラックアンドピニオンまたはスコッチヨーク機構内のピストンを動かします。

空気圧アクチュエータは素早く動作し、頻繁なサイクリングに適しています。複動構造やスプリングリターン構造を採用したものもあります。

空気供給は清潔で乾燥しており、必要な圧力に維持されている必要があります。湿気、粒子、不安定な圧力は、ソレノイドバルブ、アクチュエータのシール、動作速度に影響を与える可能性があります。

油圧自動ボールバルブ

油圧アクチュエータは加圧流体を使用して高トルクを生成します。大型バルブ、高差圧、または特殊なヘビーデューティ用途に使用できます。

油圧システムには、電源ユニット、流体ライン、シール、定期的な流体メンテナンスが必要です。システムが複雑になると、一般的に油圧作動は高トルクが必要な用途に限定されます。

アクチュエータの種類比較

Ningbo Baodi Plastic Valve Co., Ltd. は、60 か国以上の顧客に工業用熱可塑性プラスチック製品を供給しています。さまざまな用途から、アクチュエータの選択は、バルブ サイズのみではなく、利用可能なユーティリティ、必要な速度、動作周波数、およびフェールセーフ要件に基づいて行う必要があることがわかります。

オンオフおよび調節自動ボールバルブ

オンオフ制御

オンオフ自動ボールバルブは、全開位置と全閉位置の間を移動します。パイプラインの隔離、タンクの充填、排水、バッチ移送、緊急停止に使用されます。

制御システムは通常、リミット スイッチの開閉によって完了を確認します。明確な位置フィードバックにより、正しい流路が確立される前にポンプやプロセス機器が動作するのを防ぐことができます。

変調制御

調整式自動ボールバルブは、アナログまたはデジタルコマンドに従って中間角度で停止できます。流量、圧力、または液面の粗調整に使用できます。

位置決めモジュールは、要求された角度と実際のバルブ位置を比較し、それに応じてアクチュエーターを調整します。

ボールの角度と流れの関係は完全に線形ではありません。実際の制御特性は圧力差やポート形状、下流抵抗によっても変化します。

部分開放の限界

開口角度が小さい場合、流体の速度はボール通路の端の周りに集中します。長期間にわたって部分的に開くと、シートの腐食、騒音、振動、キャビテーション、ボールの不均一な摩耗、遮断性能の低下が発生する可能性があります。

したがって、調整サービスは、バルブの設計、作動角、圧力降下、および必要な制御精度に従って評価する必要があります。

フルポートおよびレデュースポート自動ボールバルブ

フルポート設計

フルポート自動ボールバルブは、接続される配管の内径に近い内部流路を持っています。高い流量と比較的低い圧力損失を実現します。

この設計は、高流量システム、限られた懸濁物質を含む流体、およびそれほど制限のない通路を必要とするパイプラインに役立ちます。

縮小ポート設計

レデュースポートバルブは、接続される配管よりも小さな内部開口を持っています。本体はよりコンパクトになりますが、通路が小さくなるため、流体の速度と圧力損失が増加します。

ポート設計の比較

結晶化や浮遊粒子を伴う化学用途では、完全なポート構造の通過制限が緩和されることで蓄積が軽減される可能性があります。 Ningbo Baodi Plastic Valve Co., Ltd. は、内部形状がバルブの長期信頼性に影響を与える可能性がある工業用化学配管に関する豊富な経験を持っています。

二方および多方自動ボールバルブ

二方自動ボールバルブ

二方バルブには入口と出口が 1 つずつあります。主に直線パイプラインの開閉、隔離に使用されます。

バルブには通常、全開位置と全閉位置しかないため、その制御ロジックは比較的単純です。

三方自動ボールバルブ

三方自動ボールバルブは、複数のパイプライン間で流れを迂回、混合、または切り替えることができます。内部のボール通路は通常L字型またはT字型です。

Lポートボール

通常、L ポート ボールは、使用可能な 3 つのポートのうち 2 つを接続します。ある出口ラインから別の出口ラインへの流れを切り替えるのに適しています。

必要な流路を確認した上でアクチュエータの回転方向と停止位置を選定してください。

Tポートボール

T ポート ボールは、さまざまな組み合わせで複数のポートを接続できます。ミキシング、バイパス、または多方向配信に使用できます。

制御プログラムは実際のボールの通過点と一致する必要があります。試運転中は、指令された各位置を実際の流路に対してテストする必要があります。

複数の方法による選択要件

ポート配置: どの接続がインレットとして機能し、どの接続がアウトレットとして機能するかを確認します。

ボール passage shape: プロセスに L ポート構成が必要か、T ポート構成が必要かを判断します。

回転角度: アクチュエータは 90 度または 180 度の動きを必要とする場合があります。

停止位置: 各中間位置は、定義された流路に対応する必要があります。

位置フィードバック: 表示されるバルブ位置は、内部ボールの向きを正確に表す必要があります。

フェールセーフ動作

フェールクローズ自動ボールバルブ

フェールクローズ自動ボールバルブは、空気または制御電源が失われた後、閉位置に移動します。

この配置は、流れを止めることがより安全な状態である危険な化学物質、投与ライン、およびシステムに一般的に使用されます。

フェールオープン自動ボールバルブ

フェールオープン バルブは、ユーティリティの故障後に開いた位置に移動するか、開いた位置に留まります。

この構成は、流量の維持が必要な冷却水、緊急循環、または機器保護システムに選択できます。

フェイルインプレイス自動ボールバルブ

フェイルインプレイス設計は、電力または空気が失われた場合でも、最後の位置付近に留まります。複動空気圧アクチュエータおよび一部の電動アクチュエータは、この方法で動作する場合があります。

フェールセーフ設計の比較

閉じた位置が自動的に最も安全な選択になるわけではありません。正しい故障位置は、プロセスの危険性、ポンプの保護、冷却要件、排水の必要性、および環境リスクによって異なります。

トルク要件とアクチュエータのサイズ設定

離脱トルク

離脱トルクは、ボールを静止位置から動かし始めるのに必要な力です。

バルブが長期間使用されなかった場合、シートの付着、化学物質の堆積、またはシールの摩擦の増加により、この値が高くなる場合があります。

走行トルク

ボールが移動途中で移動する際にはランニングトルクが必要となります。

これは、圧力差、シートの材質、流体の粘度、ステムシールの摩擦の影響を受けます。

終了トルク

ボールが最終的な閉位置に到達し、シートに押し付けられると、終了トルクが必要になります。

それは要求される遮断性能とシートの状態に密接に関係します。

トルクに影響を与える要因

バルブ径： 一般に、バルブが大きいほど、より多くのトルクが必要になります。

最大差圧: ボール全体にかかる圧力が高くなると、シートへの負荷が増加します。

シート素材: シートの硬さ、摩擦、化学的膨張はバルブの動きに影響します。

動作温度: 温度の変化により、シートの寸法や機械的特性が変化する可能性があります。

中粘度: 液体が濃いと回転時の抵抗が大きくなる可能性があります。

結晶化と堆積物: 物質が蓄積すると、ボールが妨げられたり、シートの摩擦が増加したりする可能性があります。

長期間の非アクティブ: バルブが 1 つの位置に残ると、より高い離脱トルクが必要になる場合があります。

アクチュエータの安全マージン

アクチュエータは、計算された最大バルブ要件よりも大きなトルクを提供する必要があります。マージンは、温度変化、経年劣化、堆積物、供給圧力の変動を考慮する必要があります。

アクチュエータのサイズが小さすぎると、バルブが必要な位置に到達する前に停止する可能性があります。アクチュエータが大きすぎると、ステム、カップリング、またはバルブシートが損傷する可能性があります。

Ningbo Baodi Plastic Valve Co., Ltd. は、数十年にわたるバルブ製造の経験を工業用熱可塑性プラスチック製品に応用しています。自動化システムでは、安定したバルブ寸法と一貫したシート圧縮により、操作トルクの予期せぬ変動が軽減されます。

バルブ本体, Seat and Seal Materials

PVCバルブ本体

PVC は通常、常温水および特定の化学システムに使用されます。多くの酸、アルカリ、塩溶液に対する耐性を備えています。

温度が上昇すると許容圧力は低下します。

CPVCバルブ本体

CPVC は、標準 PVC と比較して温度耐性が向上しています。 Ningbo Baodi Plastic Valve Co., Ltd. は、工業グレードの配管バルブに CPVC を適用した初期の国内企業の 1 つです。

CPVC 自動ボールバルブは、シートとシールにも互換性がある場合、選択された高温化学薬品および水システムで使用できます。

PPバルブ本体

PP は多くの酸、アルカリ性液体、廃水システムに適しています。軽量で耐食性がありますが、圧力能力は温度によって変化します。

PVDF バルブ本体

PVDF は、多くの攻撃的な化学物質や高純度の用途に選ばれています。互換性については、正確な化学物質濃度と動作温度を確認する必要があります。

シートとシールの材質比較

材料の選択は、自動ボールバルブ全体をカバーする必要があります。ボディ、ボール、シート、ステム、シールには異なる化学物質および温度制限がある場合があります。

制御信号と位置フィードバック

デジタルオンオフ信号

デジタル信号は、自動ボールバルブに全開位置または全閉位置への移動を指令します。この方法は、単純な隔離、タンク制御、および機器のインターロックに適しています。

アナログ制御信号

アナログ信号により、変調アクチュエータがボールをさまざまな角度に位置決めできます。アクチュエータには、制御モジュールとバルブ位置フィードバックが必要です。

リミットスイッチフィードバック

リミットスイッチは全開位置と全閉位置を確認します。制御システムはこの情報を使用して、ポンプの動作を許可したり、流路の選択を確認したり、アラームを生成したりできます。

連続的な位置フィードバック

位置トランスミッターは、動作範囲全体にわたって実際のバルブ角度を報告します。これは、制御の変調やリモート診断に役立ちます。

手動オーバーライド

一部の電動アクチュエータにはハンドホイールが含まれていますが、空気圧アクチュエータには手動操作装置が含まれている場合があります。

手動操作の前に、アクチュエータの予期せぬ動きを防ぐために自動電源またはエア供給を遮断する必要があります。

寧波宝地プラスチックバルブ有限公司が取得した ISO 9001、ISO 14001、および ISO 45001 認証は、管理された製造、環境および労働安全システムを反映しています。設置後も、フィールド配線、フィードバック校正、インターロックテストが必要です。

自動ボールバルブの重要な仕様

呼び径

バルブのサイズは、パイプ接続のみではなく、必要な流量に適合する必要があります。ポート径と内部構造も実際の流量に影響します。

圧力定格

圧力定格は、通常圧力、最大圧力、および圧力サージをカバーする必要があります。熱可塑性プラスチックの圧力定格は通常、温度が上昇すると低下します。

動作温度

動作範囲は、バルブ本体、シート、シール、アクチュエータの環境によって制限されます。

高温によりバルブシートが柔らかくなり、摩擦が増加し、プラスチックバルブ本体の許容圧力が低下する可能性があります。

アクチュエータ出力トルク

アクチュエータは、実際の供給電圧または空気圧で十分なトルクを提供する必要があります。選択した出力は、離脱、実行、終了の要件をカバーする必要があります。

サイクルタイム

サイクルタイムとは、開閉が完了するまでに要する時間です。

緊急停止には高速動作が必要な場合がありますが、過度の速度は圧力ショックを引き起こす可能性があります。大きなパイプラインや高流量の場合は、ゆっくりとした動作が好ましい場合があります。

デューティサイクル

デューティ サイクルは、電動アクチュエータが過熱することなく動作する頻度を表します。

時々動作するように設計されたアクチュエータは、連続的なサイクルを必要とするプロセスでは使用しないでください。

環境保護

アクチュエータは、設置場所に存在する塵、湿気、屋外暴露、および化学蒸気に適している必要があります。

適切な自動ボールバルブの選び方

プロセス媒体の特定

媒体名、薬品濃度、粘度、使用温度、粒子含有率をご確認ください。

流体がバルブ内に結晶化、重合、または堆積物を残す可能性があるかどうかを判断します。

必要な機能を決定する

自動ボールバルブは、オンオフ分離、緊急停止、バッチ移送、流量調整、タンク制御、または多方向切り替えに必要になる場合があります。

必要な機能によって、ポートの設計、アクチュエータのタイプ、および制御アクセサリが決まります。

バルブ構造の選択

フルポート構造は、高流量と低圧力損失が重要な場合に適しています。

保守可能なスリーピースまたはユニオンの設計は、定期的な清掃やシートの交換が予想される場合に便利です。

プロセスで流れの分流、混合、または切り替えが必要な場合は、3 方向構造を選択する必要があります。

アクチュエーターを選択してください

空気圧による作動は、頻繁かつ迅速な操作に実用的です。電気作動は、圧縮空気が利用できない場合に適しています。異常に高いトルクの場合は、油圧作動を考慮する場合があります。

必要なトルクを計算する

アクチュエータは、実際の動作条件下での最大バルブトルクに応じてサイズを決定する必要があります。温度変化、経年変化、堆積物に対しては、適度なマージンを確保する必要があります。

制御とフィードバックの要件を確認する

制御電圧、信号タイプ、リミットスイッチフィードバック、連続位置フィードバック、および手動オーバーライド要件を指定します。

フェールセーフ位置の選択

機器の保護、プロセスの安全性、および環境リスクに応じて、フェールクローズ、フェールオープン、またはフェールインプレイスを選択します。

Ningbo Baodi Plastic Valve Co., Ltd. は、幅広い工業用プラスチック パイプ、継手、バルブを提供しています。この製品範囲は、熱可塑性プラスチック配管システム全体で接続規格、圧力定格、材料の互換性を調整するのに役立ちます。

設置および試運転のガイドライン

バルブとアクチュエーターを点検する

設置前に、バルブ、アクチュエーター、取り付けブラケット、カップリングを検査してください。ボールが全行程にわたってスムーズに回転することを確認します。

バルブの材質、接続サイズ、アクチュエータの種類、電源、フェールセーフの構成を確認してください。

パイプラインの清掃と調整

パイプラインを清掃して、砂、プラスチック片、溶接残留物、余分なシール材を取り除きます。異物はボール表面やバルブシートを損傷する可能性があります。

パイプラインは正しく調整されている必要があります。外部応力がトルクを増加させ、熱可塑性プラスチック本体を変形させる可能性があるため、位置のずれたパイプを所定の位置に引っ張るのにバルブを使用しないでください。

ユーティリティ電源を接続する

空気圧システムの場合は、指定された圧力の清潔で乾燥した圧縮空気を使用してください。

電動アクチュエータの場合は、電圧、配線、接地、および環境保護を確認してください。

動作方向のテスト

開くコマンドが実際にバルブを開き、閉じるコマンドがバルブを閉位置に向かって回転させることを確認します。

三方自動ボールバルブの場合は、すべてのアクチュエータの位置をテストし、対応する流路を確認します。

位置フィードバックの校正

開閉リミット スイッチを調整し、制御システムが正しいフィードバックを受信していることを確認します。

バルブが使用を開始する前に、フェイルセーフ機能と手動オーバーライドもテストする必要があります。

定期的なメンテナンスとトラブルシューティング

バルブが開かない、または閉まらない

考えられる原因: 電力不足、空気圧の低下、アクチュエータのトルク不足、シートの膨張、ボール周囲の堆積物、カップリングの損傷、または制御信号が正しくありません。

バルブが位置に到達する前に停止する

考えられる原因: 不適切なリミット設定、アクチュエータの過負荷保護、過剰な差圧、ステムの摩擦、または内部バルブの詰まり。

内部漏れ

考えられる原因: シートの損傷、ボールの傷、粒子の捕捉、閉まりの不完全さ、または配管応力によるバルブ本体の変形。

不正確な位置のフィードバック

考えられる原因: リミットスイッチの緩み、カップリングの動き、誤った校正、またはフィードバックモジュールの損傷。

電動アクチュエータの過熱

電気 actuator may overheat if its operating frequency exceeds the permitted duty cycle or if the valve requires more torque than expected.

空気圧アクチュエータのエア漏れ

内部シール、チューブ接続、または制御アクセサリが損傷している場合、空気圧アクチュエータは過剰な空気を消費する可能性があります。

Ningbo Baodi Plastic Valve Co., Ltd. は、国内外の市場で数万の企業にサービスを提供してきました。現場での経験から、自動バルブの問題の多くは、基本的なバルブ構造だけが原因ではなく、不適切なアクチュエータのサイズ設定、不適切な材料、または取り付けストレスによって発生することがわかっています。

自動ボールバルブの代表的な用途

化学物質の投与と移送

酸、アルカリ、処理薬品を自動制御できるバルブです。材料の適合性とフェールセーフ位置が重要な選択要素です。

水処理

自動ボールバルブは、ろ過、化学物質の添加、逆洗、機器の隔離に使用されます。

タンクの充填と排水

バルブは高レベルおよび低レベルの信号に応答して、液体の流入と排出を制御できます。

ポンプ制御システム

自動ボールバルブをポンプの開始および停止ロジックとリンクして、不適切なバルブ位置での動作を防ぐことができます。

自動プロセス装置

このバルブは、フィルター、ミキサー、分注ユニット、パッケージ化された処理システムに取り付けて、リモート切り替えやプロセスインターロックを行うことができます。

マルチウェイフロースイッチング

三方自動ボールバルブは、手動でパイプを変更することなく、タンク、処理装置、またはパイプライン分岐の間で流体をルーティングできます。

自動ボールバルブに関するよくある質問

自動ボールバルブには電気が必要ですか?

電気 Automatic Ball Valve requires electrical power. A pneumatic valve mainly uses compressed air, although its solenoid valve and feedback devices may also require electricity.

自動ボールバルブは流量を調整できますか?

限られた流量調整が可能ですが、小さな開口部で長時間動作すると、騒音、浸食、キャビテーション、バルブシートの摩耗が発生する可能性があります。

停電時には何が起こるのでしょうか?

アクチュエータとフェールセーフ設計に応じて、バルブが閉じたり開いたり、最後の位置に留まったりすることがあります。

自動ボールバルブはどのくらいの速さで作動しますか?

動作時間は、バルブのサイズ、アクチュエーターのタイプ、空気圧、モーターの速度、トルク要件によって異なります。

非常に高速で動作すると、長いパイプラインや高流量のパイプラインで圧力ショックが発生する可能性があります。

バルブは手動でも操作できますか？

一部のアクチュエータにはハンドホイールまたは手動オーバーライドが含まれています。手動操作の前に、自動電源または圧縮空気を隔離する必要があります。

自動ボールバルブが完全に閉まらないのはなぜですか?

考えられる原因としては、トルク不足、捕捉された粒子、バルブシートの膨張、リミット設定の誤り、カップリングの動き、または制御信号の問題などが挙げられます。

電気操作と空気圧操作の違いは何ですか?

電動式なので圧縮空気が不要で遠隔操作に便利です。通常、空気圧による作動はより高速であり、スプリングリターンによるフェールセーフ操作が容易になります。

自動ボールバルブは腐食性化学物質を扱うことができますか?

ボディ、ボール、シート、ステム、シールが薬品、濃度、温度、圧力に適合していれば、腐食性薬品を扱うことができます。

自動ボールバルブの寿命はどのくらいですか?

耐用年数は、媒体、圧力、温度、動作周波数、アクチュエータのサイズ、バルブシートの材質、メンテナンス条件によって異なります。

選択の前にどのような情報が必要ですか?

必要な情報には、媒体、化学薬品濃度、温度、圧力、最大差圧、流量、バルブサイズ、ボディ材質、シート材質、ポート設計、アクチュエータタイプ、制御信号、動作時間、デューティサイクル、位置フィードバック、フェールセーフ要件が含まれます。
