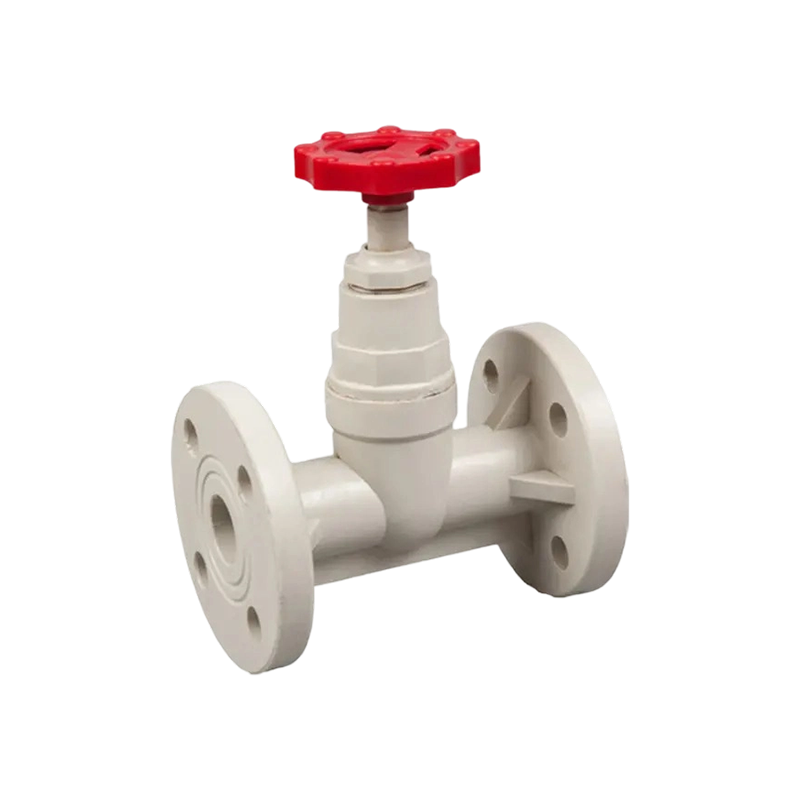

1. 構造が簡単で流量調整能力が高く、コストパフォーマンスが高い遮断弁です。 2. ビューミラーとは、パイプラインおよび機器の材料状態を観察するために使用される装置を指します。

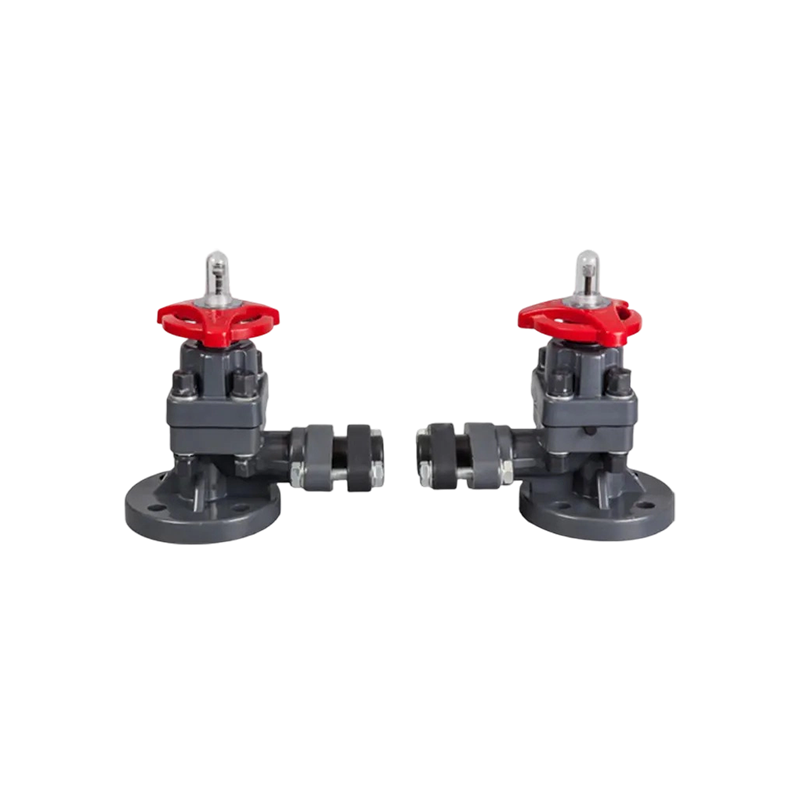

3. 液面計とは、容器内の媒体の液面の変化を表示および観察するために使用される装置を指し、通常は一式で使用されます。
4. フィルターは、媒体中の不純物を濾過するために使用される装置です。
5. 耐食性プラスチック空気圧アクチュエータは、優れた耐環境腐食性、軽量性を備え、バルブの全体的な寿命を向上させます。
業界ニュース |配管部品 |製造に関する洞察 なんと PVCボールバルブ 最新のパイプシステムにおける信頼性の高い流体制御をサポート PVC ボール バルブは、配水、灌漑ライン、軽化学薬品の移送、プール システム、および一般ユーティリティ配管用の最も実用的な流量制御コンポーネントの 1 つです。世界中のバイヤーやプロジェクト プランナーにとって、関心が単純な製品定義に限定されることはほとんどありません。実際の質問はより具体的です。PVC ボール バルブはどのように機能するのか、ボール バ...
READ MOREテクニカルガイド プラスチック製バルブ継手: 産業用流体システムの完全な選択、設置、トラブルシューティング マニュアル プラスチック製のボール バルブと継手、有刺鉄管継手を備えたプラスチック製逆止弁、PVC 継手の分類、コネクタ規格、およびプラスチック バルブの漏れを止める方法に関する現場で実証済みのソリューションをカバーする包括的なエンジニアリング リファレンス。 プラスチック製バルブ継手 都市の配水ネットワーク、工業用化学処理施設、農業用灌漑システム、住宅用配管設備にわたる重要なインフラコンポー...
READ MOREバルブエンジニアリングリファレンス 工業用プラスチックバルブの材質、構造、製造規格と選び方 化学処理、水処理、電気めっき、半導体製造、食品グレードの移送ラインにわたる流体制御システムへの依存度はますます高まっています。 工業用プラスチックバルブ 従来の金属コンポーネントに伴う重量、コスト、腐食にさらされることなく、腐食性、高純度、または粒子の多い媒体を移動できます。単一の工業用プラスチック バルブは、加圧ライン内で数十の他の継手と一緒に設置されることが多いため、エンジニアはプラスチック バルブの機能に関する一般的な説明以上のものを必要とします。寸法データ、圧力定格、材料適合性...
READ MORE複雑な流体取り扱い環境では、標準のボール、バタフライ、ダイヤフラム バルブが主方向の流れを管理します。ただし、システムの完全性を維持し、ポンプのキャビテーションを防止し、正確な診断を可能にするには、専用の補助コンポーネントが必要です。その他のプラスチックバルブ製品として定義されるこの技術カテゴリには、配管ネットワーク内のこれらの高度に特殊な操作ニッチを満たすように設計された必須の手動流体制御デバイスが含まれます。
これらの補助バルブの製造と構造の完全性は、システム全体の安全性にとって重要です。寧波 Baodi Plastic Valve Co., Ltd. は、その起源を 1979 年に遡り、中国で最も早く工業用プラスチック バルブを設計、製造した企業の 1 つです。 1979 年に最初のプラスチック製ダイヤフラム バルブを製造し、1992 年に一体型フランジ ボール バルブを発明して以来、同社は一貫して複雑な流体制御の課題の解決に注力してきました。プラスチックバルブの国家規格の主な起草者である寧波宝地プラスチックバルブ有限公司は、主要な流量制御パイプラインコンポーネントとまったく同じ圧力定格および耐薬品性プロトコルを満たすようにその他のプラスチックバルブ製品を設計しています。これにより、流体ネットワーク内のすべての点で一貫した材料適合性が維持されることが保証されます。
その他のプラスチックバルブ製品 産業用配管アーキテクチャ内の保護および診断層として機能します。通常、それらは主要な体積流量を調整しません。代わりに、流体輸送中に発生する物理的変数に対処します。たとえば、プラスチック製のサンプリング バルブ (ラボコック) を使用すると、オペレーターはメインラインを減圧することなく、実験室分析用に微量の攻撃的な化学物質を抽出できます。フートバルブは吸引ポンプの吸気ポイントで作動して呼び水の損失を防ぎます。一方、エアリリースバルブは蓄積されたガスポケットを自動的に排出します。そうしないと深刻な圧力スパイクやウォーターハンマー効果が発生する可能性があります。
腐食性の高い環境または超高純度の環境用に補助手動バルブを選択する場合、熱可塑性ポリマーは、従来の金属コンポーネントに比べて物理的および熱力学的に明確な利点をもたらします。以下の表は、産業用途における特定のパラメーターの違いを概説しています。
| 技術的パラメータ | その他のプラスチックバルブ製品 (UPVC/CPVC/PP/PVDF) | 従来の金属製補助バルブ (カーボン/ステンレス鋼) |
| 耐薬品性 | 広範囲の酸、アルカリ、ハロゲンに対して不活性。ガルバニック腐食はありません。 | 攻撃的な媒体中では酸化、孔食、電気腐食を受けやすい。 |
| 内部表面粗さ (Hazen-Williams C-Factor) | C=150 (一貫して滑らかで、スケールやバイオフィルムの形成を防ぎます)。 | C=100-130 (時間の経過とともにスケール、錆の蓄積、および摩擦損失の可能性があります)。 |
| 熱伝導率 | 低い熱伝導率 (0.14 ～ 0.22 W/m・K)。結露を最小限に抑えます。 | 高い熱伝導率（15～50W/m・K）。外部絶縁が必要です。 |
| 比重（重量密度） | 0.90 - 1.78 g/cm3 (軽量、配管サポートへの機械的ストレスを軽減)。 | 7.80 - 8.00 g/cm3 (重いため、堅牢な構造ブレースが必要)。 |
| 絶縁耐力 | 優れた絶縁体。配管システム内の迷走電流を防ぎます。 | 導電性;特定の産業プラントのレイアウトでは接地が必要です。 |
2006 年に総合的な工業用プラスチック パイプと継手をカバーするように製品ラインを拡大して以来、寧波宝地プラスチック バルブ有限公司は、CPVC などの先進的な材料を利用して、これらの補助コンポーネントが高い処理温度に耐えられることを保証してきました。熱可塑性その他のプラスチックバルブ製品をシステムに統合することにより、設備は錆の除去や金属疲労に伴うメンテナンスのオーバーヘッドを排除し、それによって流体取り扱い作業全体のライフサイクルを延長することができます。
産業用流体ネットワークの動作信頼性は、補助コンポーネントの内部メカニズムに大きく依存します。国家ハイテク企業として認められ、寧波市の専門的で洗練された企業として、寧波 Baodi Plastic Valve Co., Ltd. は、要求の厳しい流体力学や攻撃的な化学環境に耐えられるようにその他のプラスチック バルブ製品を設計しています。以下に、これらの重要な流体制御装置の内部構造と動作原理を詳しく説明します。
プラスチック製のフットバルブは吸引パイプラインの吸気ポイントに設置され、破片の濾過と逆流の防止という二重の機械的機能を果たします。内部機構は通常、ポンプによって生成される負の吸引圧力で開く、重り付きまたはバネ補助のチェック要素 (ボールやポペットなど) を備えています。ポンプが停止すると、流体柱の重量によって内部要素がエラストマー O リング (通常は EPDM または FPM) に対して瞬時にシールされます。この機構は吸引ライン内に流体を閉じ込め、ポンプの空運転や「呼び水の喪失」を防ぎます。
フートバルブの重要な構造コンポーネントは、統合されたストレーナ (サクションスクリーン) です。 Ningbo Baodi Plastic Valve Co., Ltd. は、開口面積比を最大化するようにこれらのストレーナを設計し、圧力降下を最小限に抑えながら、遠心ポンプのインペラに損傷を与える可能性のある固体微粒子を効果的にブロックします。
産業用パイプラインにガスが蓄積すると、流量の制限、ポンプのエネルギー消費量の増加、破壊的なウォーターハンマーが発生する可能性があります。プラスチック製のエアリリースバルブは、垂直チャンバー内で精密に設計された内部フロート機構を利用しています。システムの高い位置に空気が溜まると、バルブ室内の液面が低下します。これにより内部フロートが下がり、オリフィスが開き、閉じ込められたガスが排出されます。流体が排出された空気を置換すると、フロートが上昇してオリフィスを密閉します。
逆に、真空遮断バルブはパイプラインを負圧の崩壊から保護します。システムの排水が急速に行われると、バルブが開いて周囲の空気が流入し、真空が破壊されます。これらのコンポーネントの製造には、寧波宝地プラスチックバルブ有限公司の ISO 9001、ISO 14001、および ISO 45001 システム認証に基づいて維持されている厳格な品質管理プロセスを反映した、正確な寸法公差が必要です。
化学物質の投与および水処理施設では、オペレーターは、主要なプロセスの流れを中断したり、システム圧力を変更したりすることなく、媒体サンプルを抽出する必要があります。プラスチック製のラボコックとサンプリング バルブは、微量の液体抽出用に設計されたコンパクトな 4 分の 1 回転またはニードル スタイルのバルブです。内部構造によりデッドスペース (液体が停滞する可能性のある空洞) が最小限に抑えられ、抽出された液体が相互汚染のない真の代表的なサンプルであることが保証されます。
サンプリングには高濃度の酸またはアルカリが含まれることが多いため、材料の完全性が最も重要です。これらのバルブは、露出した金属接液部がなく、完全に熱可塑性樹脂コンパウンドから成形されており、手動操作時の腐食性媒体に対する完全な耐性を保証します。

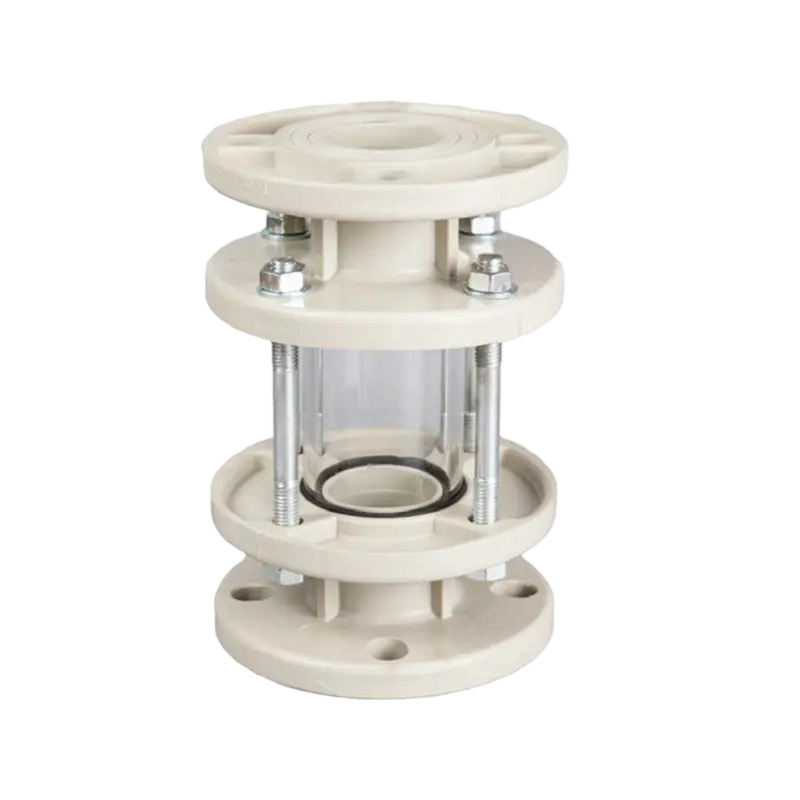

物理的な流れを積極的に調整するわけではありませんが、サイトグラスはリアルタイムの流体監視には不可欠です。これらは、標準的な熱可塑性の接続端が両側に配置された、透明な構造セクション (多くの場合、高透明度のポリカーボネートまたは透明な PVC から押し出されたもの) で構成されています。このレイアウトにより、オペレーターはパイプラインを分解することなく、流体の流れの方向、媒体の色、濁度、混入気泡の存在を視覚的に確認できます。
配管システム設計の明確な技術リファレンスを提供するために、次の表にこれらのコア補助コンポーネントの機械的パラメータと標準動作限界の概要を示します。
| 製品カテゴリー | 主な内部メカニズム | 標準作動・クラッキング圧力 | 一般的な最大動作圧力 (20°C 時) | コアシステム機能 |
| プラスチック製フットバルブ | 重力またはスプリングチェック一体型ストレーナー | 0.01～0.03MPa | 1.0MPa (150PSI) | 吸引ポンプのプライム状態を維持します。破片の完全なろ過。 |
| エアリリースバルブ | 浮力フロートとベントオリフィス | >0 MPa での自動ベント | 1.0MPa (150PSI) | 閉じ込められたガスポケットを排出します。エアロックやウォーターハンマーを防ぎます。 |
| 真空破壊バルブ | 感圧ポペット | 負圧（<0 MPa）で開きます | 1.0MPa (150PSI) | 排水中のパイプラインの崩壊を防ぐために周囲の空気を入れます。 |
| ラボコック・サンプリングバルブ | 微細加工されたボールまたはニードルステム | 手動で 4 分の 1 回転または回転 | 1.0MPa (150PSI) | 安全な化学物質抽出と正確な微量投与。 |
| プラスチック製サイトグラス | 透明な筒状ボディ | 該当なし (パッシブ構造モニタリング) | 0.6 ～ 1.0 MPa (90 ～ 150 PSI) | 視覚的な流れの確認とメディアの状態検査。 |
流体処理ネットワークの運用寿命と安全性を考慮すると、すべての補助コンポーネントがメイン パイプラインの耐薬品性と耐熱性と同等かそれを上回る必要があります。その他のプラスチック製バルブ製品を設計する場合、適切な熱可塑性樹脂を選択することは、圧力下での材料の早期劣化、浸透、構造破損を防ぐための最も重要なステップです。
製品カテゴリの数で世界のリーダーにランクされている寧波宝地プラスチックバルブ有限公司は、工業用プラスチックパイプとバルブの要件を完全にカバーすることができます。工場では、幅広い種類の高度な分子ポリマーを利用することで、周囲の水の輸送から極端な化学処理に至るまで、あらゆる特定の産業環境に正確に適合する補助バルブ ソリューションを確保しています。
UPVC は、ほとんどの標準的な工業用水および廃水用途の基礎となる材料です。可塑剤が含まれていないため、その剛直な分子構造により、周囲温度での高い引張強度と優れた寸法安定性が得られます。 UPVC のその他のプラスチック バルブ製品は、広範囲の無機酸、アルカリ、および塩溶液に対して強い不活性性を示します。ただし、熱閾値は比較的低いため、60°C (140°F) を超える連続プロセスには適していません。
標準的な PVC 樹脂に後塩素化反応を施すことにより、塩素含有量は約 57% から最大 74% に増加します。この分子変化により、ポリマーのガラス転移温度が大幅に上昇します。 CPVC は、90°C (194°F) までの流体環境でも機械的強度と耐圧能力を維持できます。 2006 年、寧波宝地プラスチックバルブ有限公司は、工業グレードの配管バルブの製造に CPVC 材料を適用した最初の国内企業の 1 つとなり、高温の商用化学薬品注入ラインや金属仕上げラインに堅牢な補助ソリューションを提供しました。
ポリプロピレンは半結晶性の熱可塑性プラスチックであり、腐食性の高いアルカリ、有機溶剤、脱脂剤（PVC ベースのポリマーを侵すことが多い媒体）に対する優れた耐性で知られています。 PPH (変性ホモポリマーの変種) はより微細な結晶構造を提供し、優れた衝撃強度と優れた長期クリープ耐性をもたらします。 PP ベースのサイトグラス、ラボコック、フートバルブは化学処理産業 (CPI) や肥料製造で広く導入されており、最大 95°C (203°F) の温度でも快適に動作します。
PVDF は、過酷な産業条件向けに設計された、非反応性の高い熱可塑性フッ素ポリマーです。その炭素とフッ素の結合により、攻撃的なハロゲン (湿潤塩素や臭素など)、強力な酸化剤、および強力な紫外線 (UV) 放射による劣化を実質的に受けません。さらに、PVDF は熱安定剤や加工助剤を添加する必要がないため、流体中に汚染物質が浸出することがありません。このため、PVDF その他のプラスチック バルブ製品は、最大 120°C (248°F) までの連続動作温度閾値を備えた、半導体製造および重要な医薬品処理における超純水 (UPW) システムの絶対的な標準となっています。
配管エンジニアと調達チームが材料を選択できるように、次の表に、補助バルブの製造に使用されるこれら 4 つのコア ポリマーの熱力学的および機械的パラメーターの比較を詳しく示します。
| ポリマー材料 | 最高使用温度(°C / °F) | 引張降伏強さ（約MPa） | 耐薬品性 Profile | 主な産業用途 |
| UPVC | 60°C / 140°F | 50～55MPa | 無機酸、アルカリ、塩。有機物に弱い。 | 標準的な水処理、農業用灌漑。 |
| CPVC | 90°C / 194°F | 55～60MPa | 高温の酸、塩基、脂肪族炭化水素。 | 高温腐食性化学処理、電気メッキ。 |
| PP / PPH | 95°C / 203°F | 30～35MPa | 有機溶剤、強アルカリに対して優れています。 | 化学製造、有害な廃水。 |
| PVDF | 120°C / 248°F | 45～50MPa | ハロゲン、強力な酸化剤、極端な pH 変動。 | 超純水（UPW）、半導体、医薬品。 |
補助流体制御装置の戦略的な配置は、加工プラントの効率と安全性に直接影響します。設立以来 40 年以上にわたり、寧波 Baodi Plastic Valve Co., Ltd. は、最も要求の厳しい業界向けにさまざまなプラスチック バルブを設計、製造してきました。 60 か国以上に輸出し、世界中の数万の企業にサービスを提供してきたこの工場のその他のプラスチック バルブ製品は、さまざまな産業分野に深く組み込まれています。
自治体および産業用の下水処理施設では、一貫した流体の流れを維持することが重要です。プラスチック製のフットバルブがサクションリフトステーションの底部に体系的に配置されており、スラッジの逆流を防ぎ、遠心ポンプのプライムを維持します。さらに、長距離の水輸送パイプラインはエアポケットが形成されやすく、流体通路の断面積が制限されます。システムの最高点にプラスチック製のエアリリースバルブを取り付けることで、継続的な通気が保証され、それによって流体力学的効率が最適化され、機械的衝撃波が防止されます。
硫酸、次亜塩素酸ナトリウム、苛性ソーダなどの危険な試薬を扱う化学プラントでは、漏洩を厳密に防止する必要があります。これらの環境内では、PVDF または PP サンプリング バルブ (ラボコック) などの他のプラスチック バルブ製品がバイパス ラインまたはメイン ヘッダーに統合されます。これにより、化学エンジニアは、広範囲の環境を有毒な蒸気にさらすことなく、滴定や品質管理のために微量サンプルを安全に抽出できます。
オープンエアの流体ネットワークは、大量の量の管理と紫外線 (UV) への曝露という 2 つの課題に直面しています。これらの分野で使用される大容量熱可塑性補助バルブには、UV 安定剤が配合されています。大口径のプラスチック逆止弁とバキュームブレーカーが灌漑マニホールドで使用され、サイフォン現象を防止し、システム停止中の肥料や農薬の相互汚染から水源を保護します。
不適切な取り付けは、熱可塑性プラスチック配管システムの早期故障の主な原因です。金属部品とは異なり、プラスチックポリマーは弾性率が低いため、締めすぎや機械的ストレスの影響を受けやすくなります。国家特殊機器圧力配管部品製造ライセンスを取得した寧波宝地プラスチックバルブ有限公司は、国際的な配管接続規格に適合する正確な寸法公差を持つその他のプラスチックバルブ製品を製造しています。
これらの補助バルブをより広範な流体ネットワークに統合する場合、エンジニアはシステムの定格圧力、流体媒体、必要なメンテナンス頻度に基づいて適切な接続方法を選択する必要があります。
ソケット接続により、パイプとバルブ端の間にシームレスで永久的な結合が形成されます。 UPVC および CPVC の場合、化学溶剤セメントはポリマーの表面層を溶解し、コンポーネントを融合させます。 PPとPVDFにはサーマルソケット融着が利用されます。この方法では、最高の圧力耐性が得られますが、将来のメンテナンスのためにバルブを簡単に分解することができなくなります。
ネジ接続は、実験室コックや 1/2 インチから 2 インチのサイトグラスなどの小型のその他のプラスチック バルブ製品で一般的です。設置者は、防水接合を確保するために、互換性のある PTFE (テフロン) シール テープを使用する必要があります。一部の化学塩基は PVC またはポリカーボネート構造で環境応力亀裂 (ESC) を引き起こす可能性があるため、特定のプラスチック ポリマーに対して明示的に評価されていない限り、液体ねじシーラントは避けてください。
フランジ加工は、大口径バルブやプラスチック部品を金属パイプラインや重機に取り付けるための標準的な方法です。過剰な力が加わると熱可塑性プラスチックのフランジが歪んだり亀裂が入ったりする可能性があるため、トルクレンチを使用し、星型の厳密な締め付け順序に従うことが必須です。バルブ本体に曲げモーメントがかからないようにするためには、適切な位置合わせが重要です。
次の表は、熱可塑性補助バルブを取り付けるための標準統合パラメータと推奨トルク制限の概要を示しています。
| 接続規格 | 適切なポリマー材料 | 一般的なサイズ範囲 | 設置仕様と応力管理 |
| 溶剤セメントソケット | UPVC、CPVC | DN15 ～ DN100 (1/2 インチ ～ 4 インチ) | プライマーと特殊なセメントが必要です。硬化時間は温度と相対湿度に依存します。永久の絆。 |
| 熱ソケット融着 | PP、PPH、PVDF | DN15 ～ DN100 (1/2 インチ ～ 4 インチ) | 校正された加熱ツールが必要です (例: PP の場合は 260°C)。均一な分子結合を形成します。 |
| ねじ込み(NPT/BSPT) | オールプラスチック | DN8 - DN50 (1/4インチ - 2インチ) | 手締め＋ストラップレンチで1～1.5回転締めます。 最大トルク: 通常 15 ～ 25 N·m。 |
| フランジ付き(ANSI/DIN/JIS) | オールプラスチック | DN15 ～ DN300 (1/2 インチ ～ 12 インチ) | 全面エラストマーガスケットを使用してください。ボルトを十字に締めます。 最大トルク：15～40N・m フランジのサイズによります。 |
複雑な流体ハンドリング システムを設計する場合、調達チームやプラント オペレータは、補助手動バルブの統合に関する特定の技術的課題に頻繁に遭遇します。以下は、その他のプラスチックバルブ製品に関連する最も一般的な問い合わせの詳細な技術的内訳です。
どちらのコンポーネントも流体の逆流を防止しますが、負の吸引リフト システムの最下点 (ポンプが流体リザーバの上に位置する場所) には必ずフート バルブが必要です。標準の逆止弁にはストレーナが組み込まれていません。吸込み口で使用すると、破片が簡単にバルブを迂回し、ポンプのインペラを破壊する可能性があります。フートバルブの特殊な設計は、プライムを保持する逆流防止と、下流の機械資産を保護する粗い濾過スクリーンを組み合わせています。
プラスチック製バルブの圧力定格は本質的に流体の温度に関連しています。標準公称圧力 (PN10 または 150 PSI など) は、常に周囲温度 20℃ (68°F) で計算されます。温度が上昇すると、ポリマーの引張強度が低下するため、圧力軽減係数を適用する必要があります。 Ningbo Baodi Plastic Valve Co., Ltd. のエンジニアリング チームは、致命的な破裂を防ぐために、その他のプラスチック バルブ製品を選択する際には、最大連続動作温度を考慮する必要があることを強調しています。以下の表は、コアポリマーの基本的な圧力軽減挙動を示しています。
| 動作温度 | UPVC の圧力ディレーティング | CPVC 圧力ディレーティング | PP 圧力ディレーティング | PVDF 圧力ディレーティング |
| 20°C (68°F) | 最大定格の 100% | 最大定格の 100% | 最大定格の 100% | 最大定格の 100% |
| 40°C (104°F) | 約60% | 約80% | 約75% | 約85% |
| 60°C (140°F) | 推奨されません (0%) | 約55% | 約50% | 約70% |
| 80°C (176°F) | N/A | 約25% | 約25% | 約50% |
いいえ、UPVC は無機酸 (塩酸や硫酸など) やアルカリに対して優れた耐性を示しますが、芳香族化合物、ケトン、塩素化炭化水素などのほとんどの有機溶媒に対しては非常に脆弱です。これらの媒体にさらされると、UPVC が膨張、軟化し、最終的には溶解し、サンプリング ノードでの即時の漏れにつながります。有機溶媒抽出の場合、Ningbo Baodi Plastic Valve Co., Ltd. は、有機化学攻撃に耐えるのに必要な分子密度を備えた PP または PVDF ラボコックの利用を推奨しています。
標準的な UPVC および PP 材料は、紫外線 (UV) 放射線に長時間さらされると光酸化を受けます。この劣化により、ポリマーが変色し（通常は白亜または茶色に変化）、耐衝撃性が失われ、脆くなります。ただし、これは主に表層に影響します。屋外灌漑または屋外WWT用途の場合、配管コンポーネントを耐UV性ラテックス塗料のコーティングでシールドできます。あるいは、本質的に紫外線に対して安定な PVDF を選択すると、太陽光による劣化のリスクが完全に排除されます。
はい。ウォーターハンマー (油圧衝撃) は、メインパイプラインのボールバルブを急速に閉じるなど、移動中の流体が突然停止または方向転換を強いられたときに発生します。結果として生じる圧力波は、一時的にシステムの通常動作圧力の 10 倍を超えるまで上昇する可能性があります。この極端な力により、プラスチック製のサイトグラスが粉砕したり、エアリリースバルブの内部フロートが破裂したり、サンプリングバルブの O リングシールが吹き飛ばされたりする可能性があります。他のプラスチックバルブ製品を保護するために、オペレーターは主バルブの適切な作動速度を確保し、過剰な同伴ガスを排出することによってシステムショックアブソーバーとして機能する適切なサイズのエアリリース/真空ブレーカーバルブを設置する必要があります。
