バルブ継手は産業用配管システムでどのようにして信頼性の高い接続を確立するのでしょうか?

工業用バルブは通常、圧力、温度、流量、耐薬品性に​​基づいて選択されます。しかし、配管の故障の多くはバルブ本体の内部ではなく接続部から始まります。調整が不十分なユニオン、締めすぎたプラスチックねじ、不均一に圧縮されたフランジ ガスケットなどにより、バルブ自体が良好な状態であっても漏れが発生する可能性があります。

バルブ継手 バルブをパイプ、ポンプ、タンク、フィルター、機器、処理装置に接続します。腐食性流体システムでは、 プラスチック製バルブ継手 保護されていない金属部品に関連する腐食の問題を軽減しながら、熱可塑性プラスチックのバルブとパイプに互換性のある接続オプションを提供します。

信頼性の高いバルブ接続には、一致する公称直径以上のものが必要です。継手の材質、圧力クラス、接続規格、シール要素、取り付け位置、およびメンテナンス要件をすべて確認する必要があります。 Ningbo Baodi Plastic Valve Co., Ltd. の起源は 1979 年に遡り、工業用プラスチック バルブおよび配管製品において 40 年以上の経験を蓄積してきました。この経験は、1 つの流体制御システムの一部としてバルブ、継手、パイプ材料の調整された選択をサポートします。

バルブ継手

バルブ継手とは何ですか?

バルブ継手 are components used to connect a valve to a pipe, another fitting, a pump, a tank or an instrument branch. They may form part of the valve end structure or be supplied as separate connection accessories.

一般的なバルブ継手には、ユニオンエンド、フランジ、ネジ付きアダプター、ソケットコネクタ、フュージョンエンド、レデューサー、ブッシング、および材料移行継手が含まれます。その主な目的は、バルブが隔離、分流、または調整を実行できるようにしながら、安全な流路を作成することです。

パイプ接続: バルブ継手 connect the inlet and outlet of a valve to the surrounding pipeline.

サイズ換算: レデューサーとブッシュを使用すると、バルブを異なるパイプ径に接続できます。

接続変換: アダプターはソケットの端をネジ、フランジ、またはフュージョン接続に変更できます。

メンテナンスアクセス: ユニオンとフランジを使用すると、長いパイプ部分を切断せずにバルブを取り外すことができます。

シーリングサポート: バルブ継手 provide surfaces or grooves for O-rings, gaskets and thread-sealing materials.

バルブ継手 are not always identical to ordinary pipe fittings. A pipe elbow mainly changes flow direction, while a valve connection must also account for valve weight, operating torque, service access and sealing loads.

寧波宝地プラスチックバルブ有限公司は、1979 年に最初のプラスチック製ダイヤフラムバルブを製造しました。この製品は 1983 年に化学工業省の技術審査に合格しました。このような工業用バルブの開発には、バルブ本体だけでなく、周囲の配管との圧力接続にも注意が必要でした。

プラスチック製バルブ継手

プラスチック製バルブ継手とは何ですか?

プラスチック製バルブ継手 は、PVC、CPVC、PP、PVDF などの材料から製造された工業用接続コンポーネントです。これらは、水、酸、アルカリ、食塩水、産業廃水、その他の互換性のある流体を処理するシステムの熱可塑性バルブ、パイプ、機器を接続するように設計されています。

プラスチック製バルブ継手 can reduce corrosion at connection points and simplify installation because they have relatively low weight. They are also useful when a project requires consistent materials across the valve body, pipe and fitting.

工業用プラスチックバルブ継手は、通常の非圧力付属品として扱うべきではありません。定義された寸法、圧力定格、温度制限、および互換性のあるシール構造が必要です。

耐食性: 適切なプラスチックは、保護されていない金具を攻撃する可能性のある多くの化学薬品に耐えることができます。

軽量化: プラスチック製の継手は、特に大型のバルブや機器の周囲で取り扱いが容易です。

システム互換性: 熱可塑性プラスチックのパイプ、バルブ、フランジと組み合わせることができます。

メンテナンスの柔軟性: ユニオンとフランジの構造により、取り外し可能な接続ポイントが提供されます。

制限も考慮する必要があります。通常、温度が上昇すると圧力能力は低下します。プラスチックのネジ山は締めすぎると亀裂が入る可能性があり、大型の自動バルブは接続された継手だけで支えないようにしてください。

2006 年、寧波 Baodi Plastic Valve Co., Ltd. は製品範囲を拡大し、工業用プラスチック パイプと継手を含むようになりました。同社はまた、産業グレードの配管バルブに CPVC を適用した最初の国内企業の 1 つとなり、ユーザーがプラスチック製バルブ継手を互換性のあるパイプおよびバルブ本体と調整できるように支援しました。

バルブ継手の主な種類

ユニオン継手

ユニオン継手により、取り外し可能なバルブ接続が作成されます。一般的な構造には、2 つのエンド コネクタ、ユニオン ナット、および O リングまたはガスケットが含まれます。

ユニオンバルブ継手により、パイプを切断せずにバルブを取り外すことができます。ボールバルブ、ダイヤフラムバルブ、フィルター、定期点検が必要な機器の周囲に設置されることが多いです。

2 つのパイプの端は自然に整列した状態を保つ必要があります。オフセット配管に対してユニオンナットを締めると、バルブ本体と継手の端に曲げ応力がかかる可能性があります。

シールリングは溝に正しく収まる必要があります。汚れ、傷、ねじれ、化学的膨張により均一な圧縮が妨げられ、漏れが発生する可能性があります。

フランジ継手

フランジ継手は、大型バルブ、ポンプ、タンク、処理装置などに広く使用されています。一般的なフランジ接続には、2 つの合わせ面、ガスケット、ボルト、ナットが含まれます。

フランジは分解に便利ですが、規格が一致している必要があります。外径が類似していても、ボルトの円、穴の数、圧力クラス、シール面が同一であることは保証されません。

寧波宝地プラスチックバルブ有限公司は 1992 年に一体型フランジボールバルブを発明しました。この構造は後に化学関連産業で広く使用されるようになりました。その一体型フランジ形状は、工業用プラスチック配管における安定性と保守性の高いバルブ接続の重要性を反映しています。

ねじ込み継手

ねじ付きバルブ継手は、主に小さなパイプサイズ、器具、補助分岐に使用されます。雌ねじ、雄ねじ、または還元ねじの組み合わせがある場合があります。

プラスチック製のネジは、制御された締め付けが必要です。特に剛性の高い金属製の雄ねじがプラスチック製の接続部に取り付けられている場合、過度の力により雌継手が割れる可能性があります。

シール材はプラスチックとプロセス流体の両方に適合する必要があります。シールテープが過剰になると、半径方向の応力が増大し、フィッティングが損傷する可能性があります。

ソケット継手

ソケット継手は、重複するソケットを介してパイプとバルブを接続します。 PVC および CPVC 接続では、互換性のある溶剤セメントプロセスを使用する場合があります。

パイプは直角に切断し、洗浄し、接合手順に従って準備する必要があります。挿入深さと硬化時間は接続強度に直接影響します。

フュージョンフィッティング

フュージョン継手は、PP および PVDF 配管で一般的に使用されます。パイプと継手の表面は、制御された条件下で接合される前に熱が加えられます。

加熱温度、時間、圧力、アライメントを制御する必要があります。加熱が過剰になると内径が小さくなる可能性があり、加熱が不十分な場合は接合部が弱くなる可能性があります。

アダプター継手

アダプターは、さまざまなサイズ、材質、または末端規格のパイプを接続します。プラスチック製のバルブを金属製のポンプに接続したり、ソケット パイプをネジ付き器具に接続したり、ある熱可塑性プラスチック システムを別の熱可塑性プラスチック システムに接続したりすることができます。

アダプターの選択には、圧力、温度、化学的適合性、機器の重量、熱膨張の違いを考慮する必要があります。

バルブ継手の種類比較

接続タイプは、設置の便宜だけを目的として選択しないでください。圧力、媒体、メンテナンスの頻度、利用可能な作業スペースも決定の指針となります。

樹脂製バルブ継手の材質

PVCプラスチックバルブ継手

PVCプラスチックバルブ継手 are commonly used in ambient-temperature water treatment and selected chemical-transfer systems.

PVC は軽量、滑らかな内面、および多くの酸、アルカリ、塩溶液に対する耐性を備えています。温度が上昇すると圧力能力が低下するため、あらゆる溶媒に適しているわけではありません。

CPVCプラスチックバルブ継手

CPVC は、多くの産業用途において標準 PVC よりも高い耐熱性を提供します。選択された熱水、化学処理、公共施設のパイプラインで使用できます。

パイプ、バルブ、継手、接合コンパウンドはすべて CPVC サービスに適している必要があります。寧波宝地プラスチックバルブ有限公司は、2006 年に配管製品ラインを拡大した後、工業グレードの配管バルブに CPVC の適用を開始しました。

PPプラスチックバルブ継手

PP 継手は、多くの酸、アルカリ、廃水用途に適しています。この材料は密度が低く、通常は融着、フランジ、またはユニオンを介して接続されます。

使用圧力は実際の流体温度で確認してください。低温衝撃条件とサポート間隔も考慮する必要があります。

PVDF プラスチック バルブ継手

PVDF プラスチック バルブ継手 are used for demanding chemical and high-purity fluid systems. They provide broad chemical resistance and useful temperature capability.

汚染管理が必要な場合、融着の品質、清浄度、および材料のトレーサビリティが特に重要です。

材質比較

Ningbo Baodi Plastic Valve Co., Ltd. は、幅広い工業用熱可塑性プラスチック バルブおよび配管カテゴリーを提供しています。これにより、本体、接続金具、配管材質を単体製品ではなく、コーディネートして組み合わせて選択することができます。

バルブエンド接続とポート規格

ソケットエンド

ソケットエンドは特定のパイプ外径と挿入深さに合わせて製造されています。同じ呼び径のパイプでも、別の寸法体系に従っている場合は適合しない場合があります。

したがって、設置前にソケット寸法とパイプ規格を確認してください。

ねじ端

ねじ接続には、平行ねじまたはテーパーねじの形状を使用できます。異なるスレッド規格を強制的に一緒にすべきではありません。

部分的に噛み合ったねじ山はきつく見えますが、強度が限られており、シールの信頼性が低くなります。ねじのピッチ、方向、有効長、シール方法が一致している必要があります。

フランジ付き端

フランジ付きバルブ継手には、互換性のある呼び径、圧力クラス、ボルト穴パターン、シール面が必要です。

ガスケットは、流路を妨げることなく、目的のシール領域を覆う必要があります。ボルトは、プラスチック フランジに過度の負荷を加えずに、適切なかみ合わせを提供する必要があります。

ユニオンエンド

ユニオンエンドは、適合するアセンブリとして設計されています。ナット、エンドコネクタ、O リング、シール溝は互換性がある必要があります。

異なるユニオン構造の部品を、直径が似ているように見えるという理由だけで混合しないでください。わずかな寸法の違いにより漏れが発生する可能性があります。

Ningbo Baodi Plastic Valve Co., Ltd. は、プラスチック ダイヤフラム バルブの国家規格およびいくつかのプラスチック バルブ カテゴリの化学業界規格の主要な起草者です。標準化された接続寸法により、確実な取り付けと交換をサポートします。

レデューサー、ブッシング、サイズ変更

減圧弁継手は、異なる直径のバルブとパイプを接続します。レデューサーは、両方のパイプの中心線を揃えて同心状にすることも、移行部の片側をずらす偏心状にすることもできます。

正しい配置は、流れの方向、排水要件、空気や堆積物の閉じ込めの可能性によって異なります。

レジューシングブッシュは、より大きなソケットやネジ穴の内側にフィットします。これらはコンパクトなサイズ変換を提供しますが、接続を追加するたびに別の漏れ箇所が生じる可能性があるため、複数のブッシングを不必要にネストするべきではありません。

バルブは必ずしも本管のサイズと一致する必要はありません。必要な流量係数と圧力損失が必要な場合、制御バルブはより小さくなる場合があります。通常、隔離バルブは不必要な制限を避けるために選択されます。

速度変化: 直径を小さくすると流速が増加します。

圧力損失： 突然の遷移により、局所的な抵抗が追加されます。

粒子の動作: レデューサーの向きが間違っていると、沈殿物の蓄積が促進される可能性があります。

機器の積載: 減速機の近くにある重いバルブには別のサポートが必要です。

シール、ガスケット、O リング

ユニオンとフランジの接続は多くの場合、エラストマーまたはフッ素ポリマーのシールに依存します。選択したシール材が膨張、硬化、または圧縮を失った場合、互換性のある継手本体でも漏れる可能性があります。

EPDMシール

EPDM は水処理および特定の化学システムで一般的に使用されます。多くの水性およびアルカリ性の液体に対して良好な性能を発揮しますが、一般に石油には適していません。

FKMシール

FKM は、多くの油や化学流体に対する耐性を備えています。一部の高温条件下でも適する場合がありますが、すべての強アルカリ性媒体と互換性があると想定すべきではありません。

NBRシール

NBR は、オイル、圧縮空気、および特定の工業用流体とともに広く使用されています。強力な酸化性化学物質に対する耐性は限られています。

PTFEガスケット

PTFE は幅広い耐薬品性を備え、腐食性流体のフランジ接続によく使用されます。適切なフランジサポートと制御された圧縮が必要です。

シール材質比較

Ningbo Baodi Plastic Valve Co., Ltd. は、国内外の市場で数万の企業にサービスを提供してきました。さまざまな業界の経験から、シールの材質は多くの場合、バルブ本体やプラスチック製のバルブ継手と同じくらい重要であることがわかります。

圧力、温度、機械的負荷

圧力定格

バルブ継手 must withstand normal operating pressure, maximum system pressure and temporary pressure surges.

最低定格のコンポーネントによってシステムの制限が決まります。小型減速機、計器アダプター、ユニオンエンドを見落としてはいけません。

温度ディレーティング

プラスチック材料は通常、温度が上昇すると圧力能力を失います。シールも軟化、硬化、または弾性を失う可能性があります。

周囲温度に対して記載されている圧力定格を、高温のプロセスに直接使用しないでください。

機械的負荷

バルブ接続は、パイプの重量、バルブの重量、アクチュエーターの重量、熱の動き、機器の振動、および位置合わせストレスにさらされる可能性があります。

プラスチック製バルブ継手 should not carry the full weight of a large automatic valve. Independent brackets should support the valve and actuator.

パイプサポートも意図した熱移動を可能にする必要があります。間違った位置に取り付けられた剛性クランプは、ユニオンまたはフランジに応力を伝達する可能性があります。

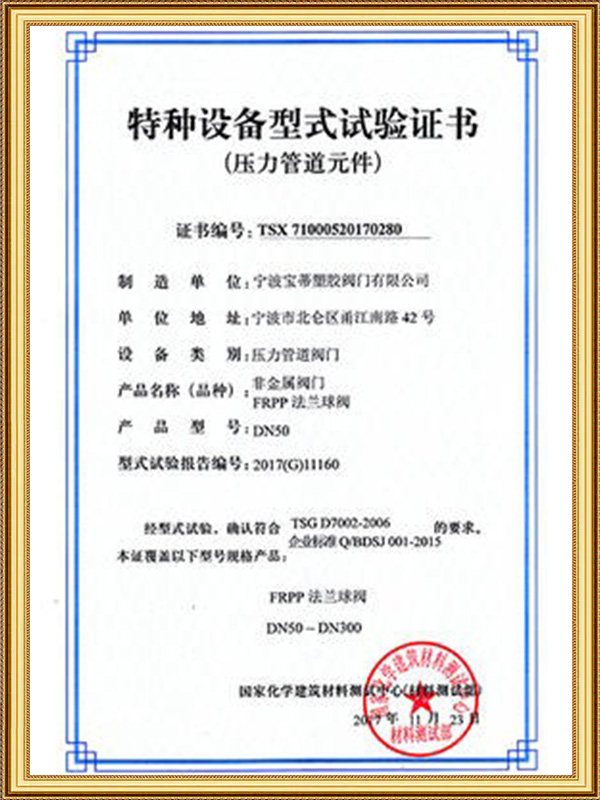

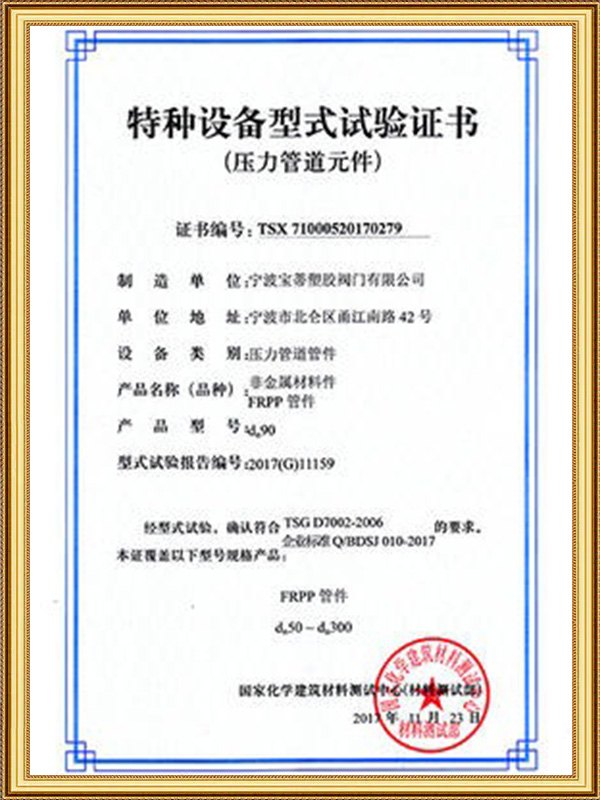

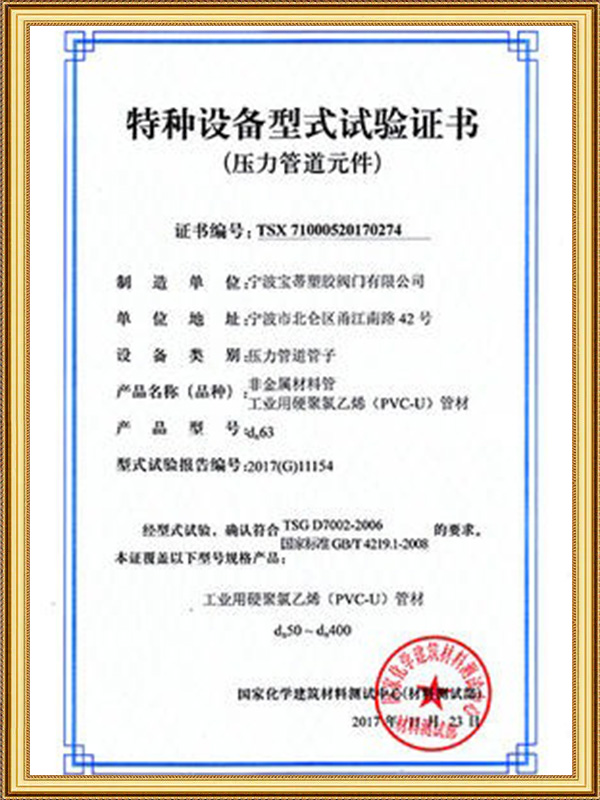

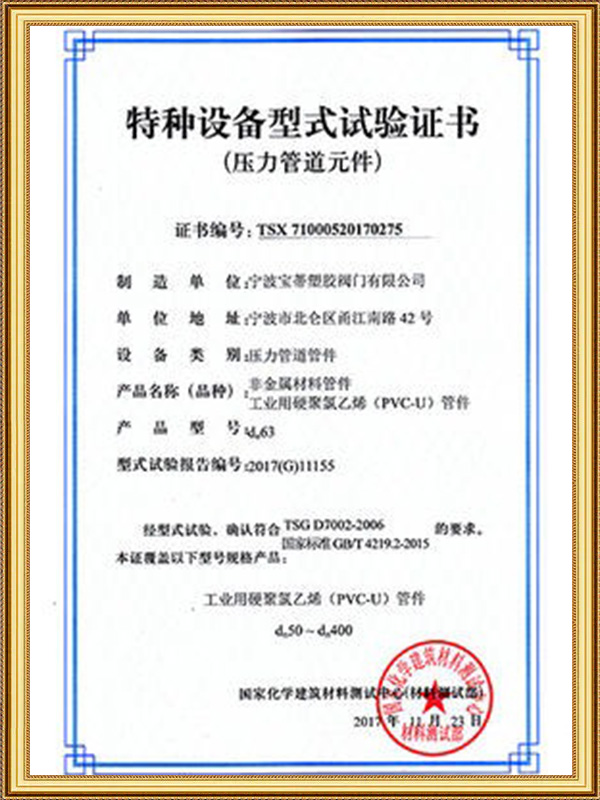

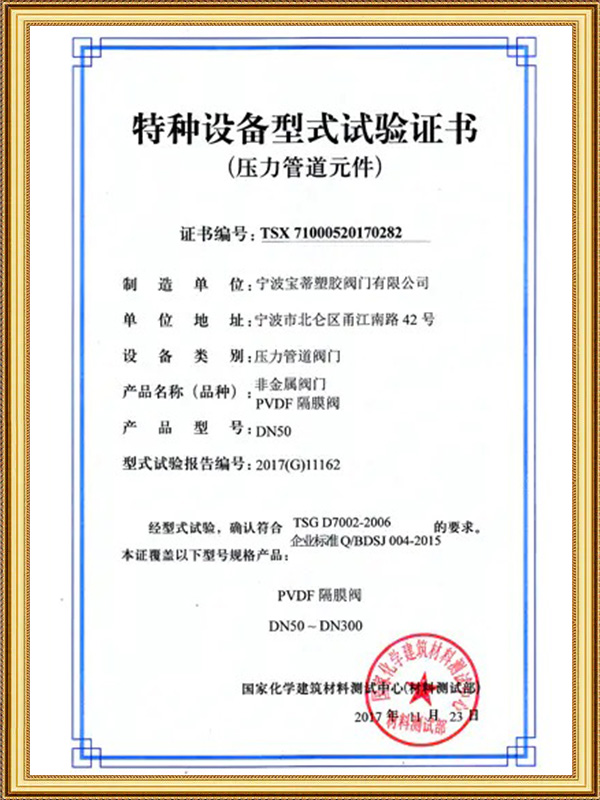

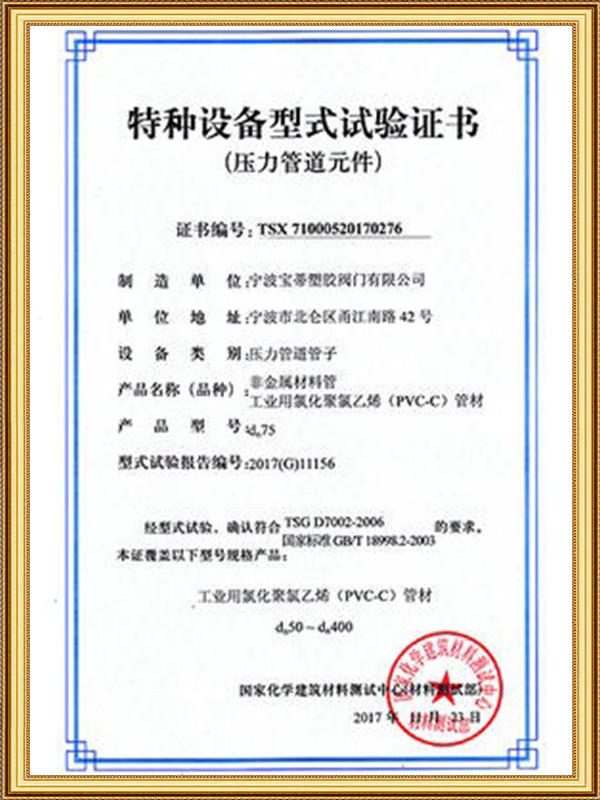

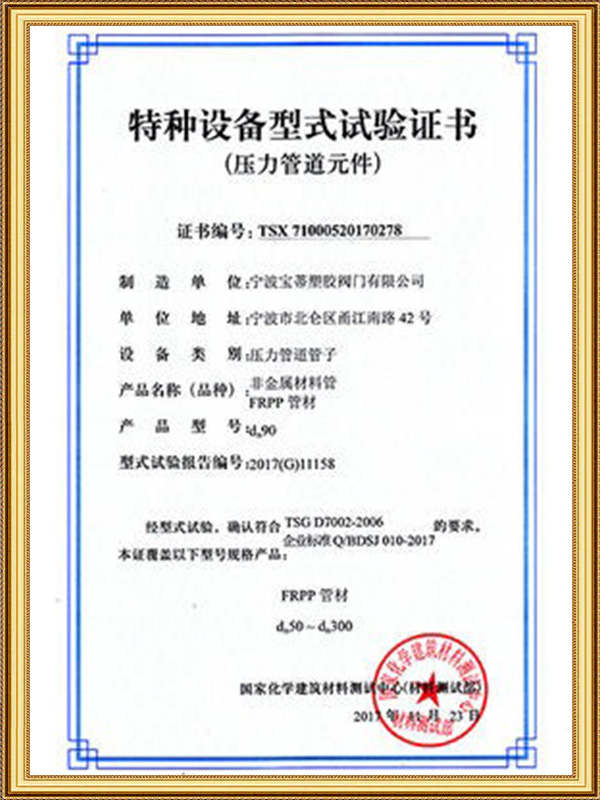

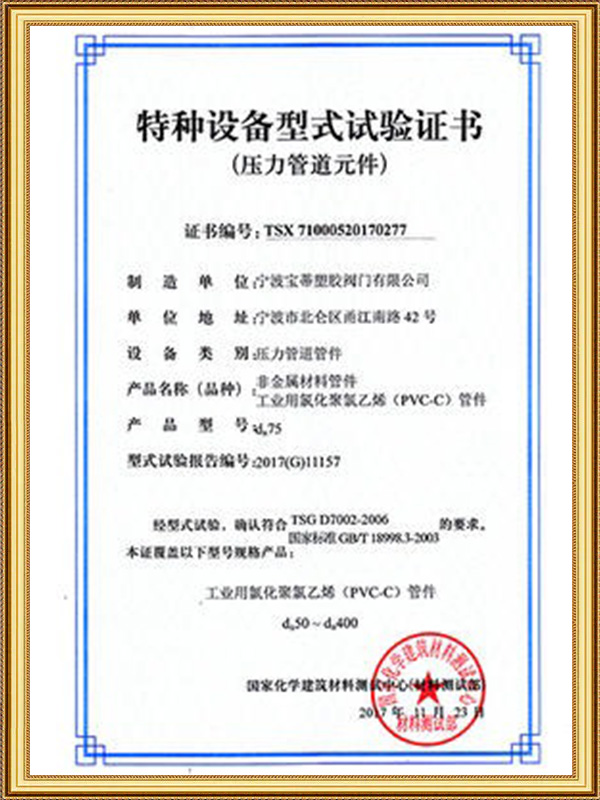

寧波宝地プラスチックバルブ有限公司は国家特殊機器圧力配管部品製造ライセンスを取得しています。これは、工業用配管製品における制御された圧力性能、材料管理、寸法安定性の重要性を反映しています。

バルブ継手の化学的適合性

化学的適合性は、継手本体、ユニオンナット、フランジ、O リング、ガスケット、ネジシーラント、接着剤、融着領域、接続されたバルブコンポーネントを含む接続のあらゆる部分をカバーする必要があります。

必要なプロセスデータには、化学名、濃度、温度、圧力、接触時間、洗浄方法、化学混合物、固形分が含まれます。

表面のひび割れ： これは、化学的攻撃、過度のストレス、または不適切な温度を示している可能性があります。

プラスチックの軟化: 表面が柔らかい場合は、フィッティングの材質が流体と不適合であることが示される場合があります。

Oリングの膨らみ： シールの膨張により作動摩擦が増加し、ユニオンの漏れが発生する可能性があります。

持続的な浸透: 漏れが繰り返される場合は、表面の損傷、材料の不一致、またはパイプの位置のずれを示している可能性があります。

接続は生産中は正しく動作しても、ホット クリーニング中に失敗する場合があります。したがって、一時的な洗浄用の化学薬品も互換性の検討に含める必要があります。

取り外し可能な永久バルブ接続

取り外し可能な接続

ユニオン接続とフランジ接続により、パイプを切断せずにバルブを取り外すことができます。定期的なメンテナンスが必要なフィルター、ポンプ、器具、機器の周囲に役立ちます。

追加のシール面には、正しい取り付けと定期的な検査が必要です。

永続的な接続

溶剤セメントソケット、ソケットフュージョンジョイント、バットフュージョンジョイントは、取り外し可能なシールが少なくコンパクトな接続を実現します。

バルブを頻繁に取り外す必要がない場合に適しています。交換にはパイプの一部を切断して再構築する必要がある場合があります。

接続先の選択

決定には、バルブのメンテナンス頻度、パイプの直径、設置スペース、流体の危険性、システム圧力、機器の取り外し要件、および利用可能な接続機器を考慮する必要があります。

恒久的なバルブ継手を使用する場合でも、ユニオンまたはフランジを重要な機器の近くに配置して、将来の保守を簡素化できます。

プラスチック製バルブ継手の取り付けガイドライン

コンポーネントを検査する

フィッティングに亀裂、変形、ねじ山の損傷、シール溝の欠陥がないか確認してください。材質、サイズ、圧力等級、接続規格をご確認ください。

表面をきれいにする

油、ほこり、プラスチック片、古いシール材を取り除きます。ソケット、接着面、融着面は乾燥した清潔な状態に保ってください。

自然な位置を維持する

バルブ、パイプ、継手は締め付ける前に位置を合わせておく必要があります。オフセットパイプを所定の位置に引っ張るのにユニオンナットとフランジボルトを使用しないでください。

締付力の制御

プラスチック製のネジ、ユニオン ナット、フランジは締めすぎないでください。フランジボルトは十字に描くように徐々に締めてください。

硬化または冷却を許可する

溶剤セメント接続には十分な硬化が必要ですが、融着接合部には荷重試験や圧力試験の前に十分な冷却が必要です。

寧波宝地プラスチックバルブ有限公司はISO 9001、ISO 14001、ISO 45001の認証を取得しました。管理された製造は安定した製品品質をサポートしますが、バルブ継手の性能には現場での設置が依然として不可欠です。

圧力試験と漏れ検査

テストの前に、接着接合部が硬化し、融着接合部が冷却されていることを確認してください。バルブの位置、パイプサポート、フランジボルト、圧力計、エアリリースポイントを確認してください。

承認された試験媒体をシステムにゆっくりと充填し、高いところから閉じ込められた空気を放出します。圧力は一度に加えるのではなく、徐々に強めてください。

ユニオンエンド、ねじ接続、フランジ、アダプター、およびレデューサーは、各圧力段階で検査する必要があります。

接続部の漏れは、必ずしも増し締めすることで修復できるわけではありません。過度な力が加わると亀裂が拡大したり、シール面が変形したりする可能性があります。

実際の原因は、不適切な O リング、ガスケットの損傷、位置ずれ、互換性のない材料、または接続規格の不一致である可能性があります。

一般的なバルブ取り付けの問題とトラブルシューティング

ユニオンジョイントの漏れ

考えられる原因: O リングのねじれ、シール溝の汚れ、パイプ端の位置のずれ、シール材の不適合、ユニオンナットの締め付けの誤り。

フランジ漏れ

考えられる原因: 不均一なボルト荷重、シール面の損傷、不正確なガスケット寸法、パイプの応力またはフランジの変形。

ねじ山割れ

考えられる原因: 締めすぎ、シールテープの過剰、ねじ規格の不一致、振動、または熱の動きの制限。

ジョイント引き出し

考えられる原因: ソケットの挿入不十分、融合不十分、軸力過大、固定不良、硬化不完全。

繰り返されるシールの失敗

考えられる原因: 化学的不適合、過度の温度、粗いシール表面、曲げ荷重、または不正確なシール寸法。

Ningbo Baodi Plastic Valve Co., Ltd. は、工業用熱可塑性プラスチック製品を 60 か国以上に輸出しています。さまざまな業界の経験から、継手の漏れが繰り返される場合は、単一のシールの損傷ではなく、システムの状態を示すことが多いことがわかっています。

保守および交換計画

バルブ接続部に漏れ、亀裂、変色、緩みがないか検査する必要があります。大型バルブ、ポンプ接続、屋外配管にはさらに注意が必要です。

平らになったり、膨潤したり、硬化したり、化学的に損傷した O リングやガスケットは再使用しないでください。

再組み立てする前に、シール面を清掃し、パイプを自然な位置に戻す必要があります。

重要なシステムには、適切な予備のユニオンエンド、ナット、O リング、ガスケット、アダプターを保管しておく必要があります。スペアパーツは、材質、サイズ、接続構造によって識別する必要があります。

異なるユニオン設計の部品は、見た目が似ているという理由だけで交換すべきではありません。

メンテナンス記録には、漏れの場所、プロセス流体、温度、継手の材質、交換用シールが含まれている必要があります。事故が繰り返されると、パイプの応力、振動、または互換性の問題が明らかになる可能性があります。

プラスチック製バルブ継手の代表的な用途

化学処理

プラスチック製バルブ継手 connect thermoplastic valves with chemical-transfer lines, tanks and processing equipment. Material and seal compatibility are the main concerns.

水処理

ユニオンおよびフランジ継手は、フィルター、投与システム、ポンプ、逆洗ラインの周囲で使用されます。取り外し可能な接続により、機器の保守が簡単になります。

廃水システム

耐食性バルブ継手は、産業排水を処理するバルブ、ストレーナ、ポンプを接続します。浮遊粒子と洗浄要件を考慮する必要があります。

タンクとポンプの接続

フランジと移行アダプターは、プラスチック製のバルブを機器のノズルに接続します。重いバルブとポンプには独立したサポートが必要です。

灌漑と水産養殖

プラスチック製継手は、多湿環境における分岐バルブ、濾過ユニット、配水装置に使用されます。

自動バルブアセンブリ

自動ボールバルブ、バタフライバルブ、ダイヤフラムバルブには、ユニオン、フランジ、またはフュージョン接続が必要な場合があります。アクチュエータの重量と操作トルクがプラスチック製バルブ継手に直接伝わらないようにしてください。

バルブ継手およびプラスチックバルブ継手に関するよくある質問

バルブ継手はパイプ継手と同じですか?

完全にはそうではありません。通常の配管継手は主に流れ方向の変更、分岐の作成、配管サイズの変更などを行います。バルブ継手は、バルブの取り付け、取り外し、変換、シールに重点を置いています。

最も一般的なプラスチック製バルブ継手は何ですか?

一般的な製品には、ユニオン エンド、フランジ、ソケット コネクタ、ネジ付きアダプター、レデューサー、ブッシング、フュージョン フィッティングなどがあります。

プラスチック製のバルブ継手は圧力に耐えられますか?

工業グレードの製品は、指定された材料および温度の制限内で圧力に対応できます。最低定格のコンポーネントがシステム圧力を決定します。

プラスチック継手は金属バルブに接続できますか?

はい。適切なフランジ、ネジ付きアダプター、または移行フィッティングを使用できます。金属の重量、ねじ山荷重、熱膨張の違いを考慮する必要があります。

ユニオン継手から漏れが発生するのはなぜですか?

一般的な原因としては、O リングの位置のずれ、汚れ、パイプのオフセット、化学物質の膨張、ナットの締め間違いなどが挙げられます。

漏れたプラスチックネジをさらに締めることはできますか?

むやみにネジを締めることはお勧めできません。過度な力を加えると亀裂が拡大する可能性があります。ねじの形状、シーラント、位置合わせを検査する必要があります。

プラスチックバルブ継手に最適な材質はどれですか?

あらゆる用途に適した普遍的な材料はありません。流体、濃度、圧力、温度に応じてPVC、CPVC、PP、PVDFを選択してください。

異なるユニオンパーツを混ぜることはできますか?

見た目だけで混ぜてはいけません。ナット、エンドコネクタ、ネジの形状、シール溝が一致している必要があります。

プラスチックフランジボルトはどのように締めるべきですか?

ボルトは十字に均等に数段階に分けて締めてください。過度の負荷は避けてください。

自動バルブには追加のサポートが必要ですか?

はい。アクチュエータの重量と動作荷重をすべてプラスチック製のバルブ継手で支えるべきではありません。

継手の交換後に圧力テストは必要ですか?

臨界圧力システムに継手を再接続した後は、適切な漏れまたは圧力テストを完了する必要があります。

選択の前にどのような情報が必要ですか?

必要な情報は、流体の種類、濃度、温度、圧力、配管サイズ、バルブの種類、末端規格、接続方法、シール材質、メンテナンスの必要性、外部負荷、設置環境などです。
