規格：DIN、GB
タイプ: 溶接フランジ
種類: 熱可塑性プラスチックパイプ
吸水率：＜0.01%
収縮率: <0.4%
引張強さ：（41～50）MPa
商標: Baodi
モデル番号: ルーズフランジ
原産地：中国
標準: ANSI150#、DIN PN10、JIS10K、ISO
接続: ソケット、フュージョン...
材質: プラスチック-CPVC
構造: ラウンド
接続: フランジ/溶接
シール面: FF PN10
製造方法: 射出成形
仕様:DN15-DN300
HSコード：3917400000
タイプ: 溶接フランジ
種類: 熱可塑性プラスチックパイプ
吸水率：＜0.01%
収縮率: <0.4%
引張強さ：（41～50）MPa
商標: Baodi
モデル番号: ルーズフランジ
原産地：中国
標準: ANSI150#、DIN PN10、JIS10K、ISO
接続: ソケット、フュージョン...
材質: プラスチック-CPVC
構造: ラウンド
接続: フランジ/溶接
シール面: FF PN10
製造方法: 射出成形
仕様:DN15-DN300
HSコード：3917400000

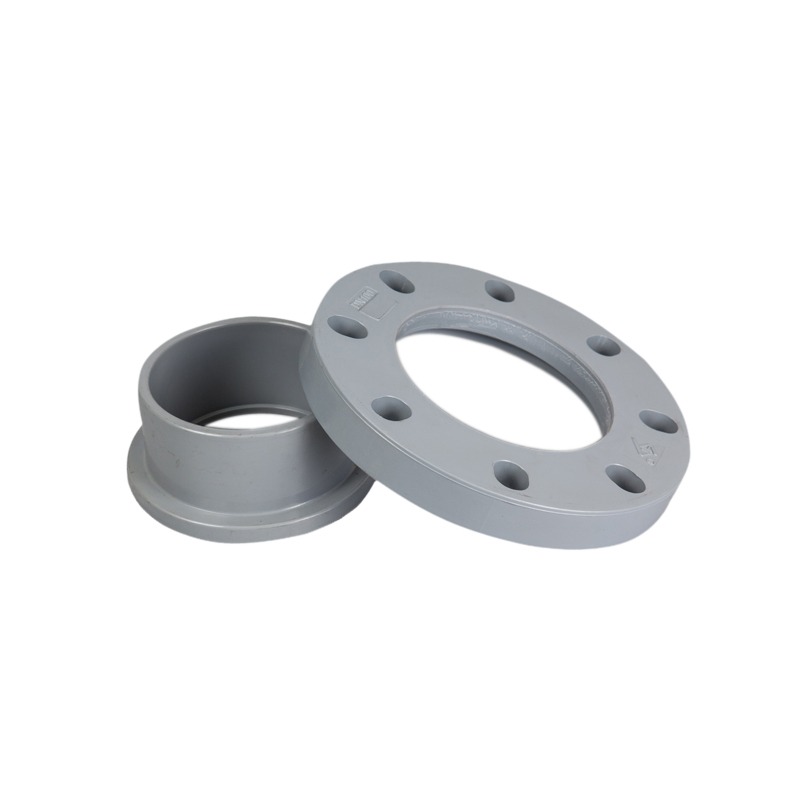

CPVC バン ストーン フランジはルーズ フランジ (バン ストーン) 設計を採用しており、パイプに溶接または接着されたスタブ端とは独立してフランジ リングを回転できるため、CPVC 配管システムの設置時のボルト穴の位置合わせが簡素化されます。
主な仕様:
• DIN および GB 規格に準拠して製造されており、ANSI 150#、DIN PN10、JIS 10K、および ISO 規格にわたるフランジ面の互換性により、規格間の設置の柔軟性を実現します。
• ルーズ (バン ストーン) フランジ リング設計により、スタブ端をパイプに固定した後、ボルト穴を回転させて相手フランジと位置合わせできるため、溶融または接着中にパイプの向きを正確に調整する必要がなくなります。
• ソケットおよびフュージョン接続オプションは、CPVC が選択される高温定格に合わせて、スタブ端を CPVC パイプにしっかりと取り付けます。
• 吸水率は 0.01% 未満、収縮率は 0.4% 未満であるため、継続使用下でも長期の寸法安定性が維持されます。
• 41 ～ 50 MPa の引張強度により、標準フランジ圧力定格下でのボルト接続に必要な機械的強度が得られます。
• DN15 ～ DN300 で利用可能で、PN10 定格の平坦面シール面を備えています。
回転フランジ リングは、事前に完全な位置合わせを必要とするのではなく、接合部を作成した後にボルト穴の位置合わせを修正できるため、長いパイプ配管や溶融溶接中にスタブ端の向きを正確に制御することが難しい場合に特に取り付けに有利です。
一般的な用途には、CPVC プロセスや温水配管システムが含まれます。これらのシステムでは、設置時のボルト穴の位置合わせが容易なため、現場での労働力と設置ミスが軽減されます。
