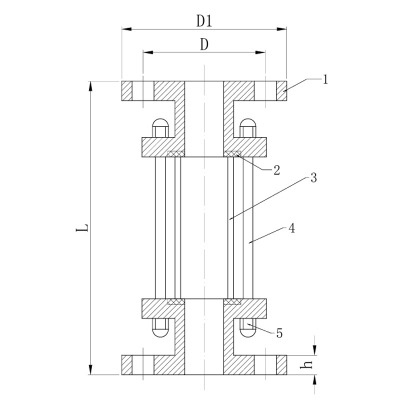

| いいえ。 | 部品 | 材料 | |||||||||||||||||||||||||||||||
| 1 | 検査ガラスフランジ | FRPP、PPH、UPVC、CPVC、PVDF | |||||||||||||||||||||||||||||||
| 2 | チューブシール | EPDM、FPM、PTFE | |||||||||||||||||||||||||||||||
| 3 | ガラス | ガラス | |||||||||||||||||||||||||||||||
| 4 | スタッドボルト | スチール、ステンレス | |||||||||||||||||||||||||||||||
| 5 | ナット | スチール、ステンレス | |||||||||||||||||||||||||||||||
寸法表（mm）
| DN | D1 （mm） | D（mm） | L （mm） | h （mm） | n | φ（mm） | （MPa） ワークプレス | |||||||||||||||||||||||||||||||||||||||||||||||
| ディン | JIS | ANSI | HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | ||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 115 | 85 | 90 | 79 | 240 | 16 | 4 | 4 | 4 | 14 | 15 | 16 | 0.6 | |||||||||||||||||||||||||||||||||||||||||
| 32 | 135 | 100 | 100 | 89 | 240 | 16 | 4 | 4 | 4 | 18 | 19 | 16 | 0.6 | |||||||||||||||||||||||||||||||||||||||||
| 40 | 145 | 110 | 105 | 98 | 240 | 16 | 4 | 4 | 4 | 18 | 19 | 16 | 0.6 | |||||||||||||||||||||||||||||||||||||||||
| 50 | 160 | 125 | 120 | 121 | 240 | 16 | 4 | 4 | 4 | 18 | 19 | 19 | 0.6 | |||||||||||||||||||||||||||||||||||||||||
| 65 | 180 | 145 | 140 | 140 | 240 | 18 | 4 | 4 | 4 | 18 | 19 | 19 | 0.6 | |||||||||||||||||||||||||||||||||||||||||
| 80 | 195 | 160 | 150 | 152 | 240 | 18 | 8 | 8 | 4* | 18 | 19 | 19 | 0.6 | |||||||||||||||||||||||||||||||||||||||||
| 100 | 215 | 180 | 175 | 190 | 315 | 20 | 8 | 8 | 8 | 18 | 19 | 19 | 0.6 | |||||||||||||||||||||||||||||||||||||||||
| 125 | 245 | 210 | 210 | 216 | 370 | 20 | 8 | 8 | 8 | 18 | 19 | 22 | 0.3 | |||||||||||||||||||||||||||||||||||||||||
| 150 | 280 | 240 | 240 | 241 | 385 | 20 | 8 | 8 | 8 | 22 | 23 | 22 | 0.3 | |||||||||||||||||||||||||||||||||||||||||
| 200 | 340 | 295 | 290 | 298 | 420 | 25 | 8 | 12* | 8 | 22 | 23 | 22 | 0.3 | |||||||||||||||||||||||||||||||||||||||||
| 250 | 405 | 350 | 355 | 362 | 445 | 28 | 12 | 12 | 12 | 22 | 25 | 26 | 0.3 | |||||||||||||||||||||||||||||||||||||||||
