自動ボールバルブ

ホーム / 製品 / 自動バルブ / 自動ボールバルブ / 自動化用フランジ型ボールバルブ

前へ：自動化用の強力なフランジ付きボールバルブ次へ：電動トゥルーユニオンボールバルブ

部品と材料
寸法と仕様
説明
オプション
よくある質問
お問い合わせ

サイズ								安全トルク



15								≤ 10

25								≤ 10
32								12
40								15
50								20
65								40
80								45
100								65
125								85
150								130
200								250
250								400
300								800

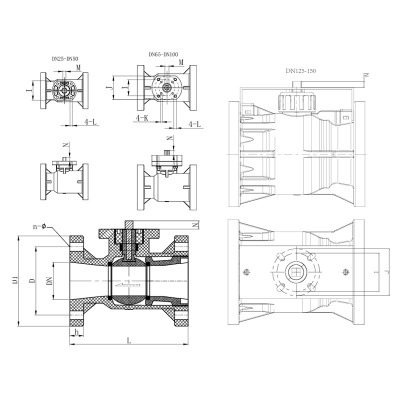

寸法表（mm）

DN	D1 （mm）	D（mm）			L （mm）	b （mm）	n			φ（mm）			I （mm）	J （mm）	M （mm）	N （mm）
		ディン	JIS	ANSI			HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI
15	95	65	70	60	100	15	4	4	4	14	15	16	70	/	11	11
20	105	75	75	70	120	17	4	4	4	14	15	16	70	/	11	11
25	115	85	90	79	140	17	4	4	4	14	15	16	70	50#	11/14*	11
32	135	100	100	89	160	18	4	4	4	18	19	16	70	50#	11/14*	11
40	145	110	105	98	165	18	4	4	4	18	19	16	70	/	14/17*	17
50	160	125	120	121	180	20	4	4	4	18	19	19	70	/	14/17*	17
65	180	145	140	140	220	22	4	4	4	18	19	19	70	102	14/17	21
80	195	160	150	152	250	25	8	8	4	18	19	19	70	102	14/17	21
100	215	180	175	190	280	25	8	8	8	18	19	19	70	102	17/22	24
125	245	210	210	216	325	30	8	8	8	18	19	22	102	125	22/27*
150	280	240	240	241	365	30	8	8	8	22	23	22	102	125	22/27*
200	335	295	290	298	405	35	8	12	8	22	23	22	125	/	22/27*
250	400	350	355	362	500	38	12	12	12	22	25	26	125	/	22/27*
300	455	400	400	432	600	40	12	16	12	22	25	26
