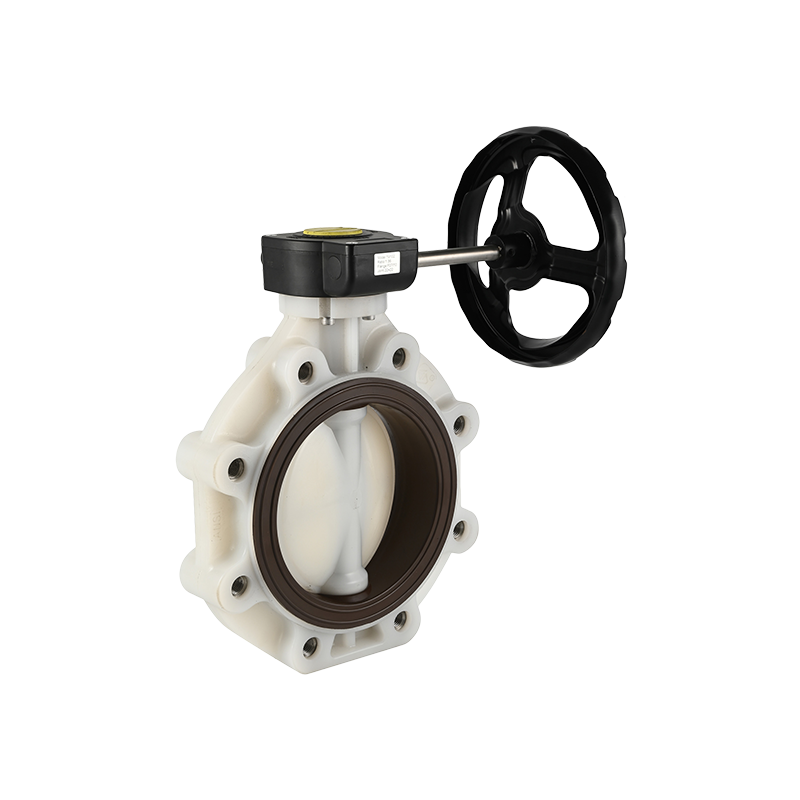

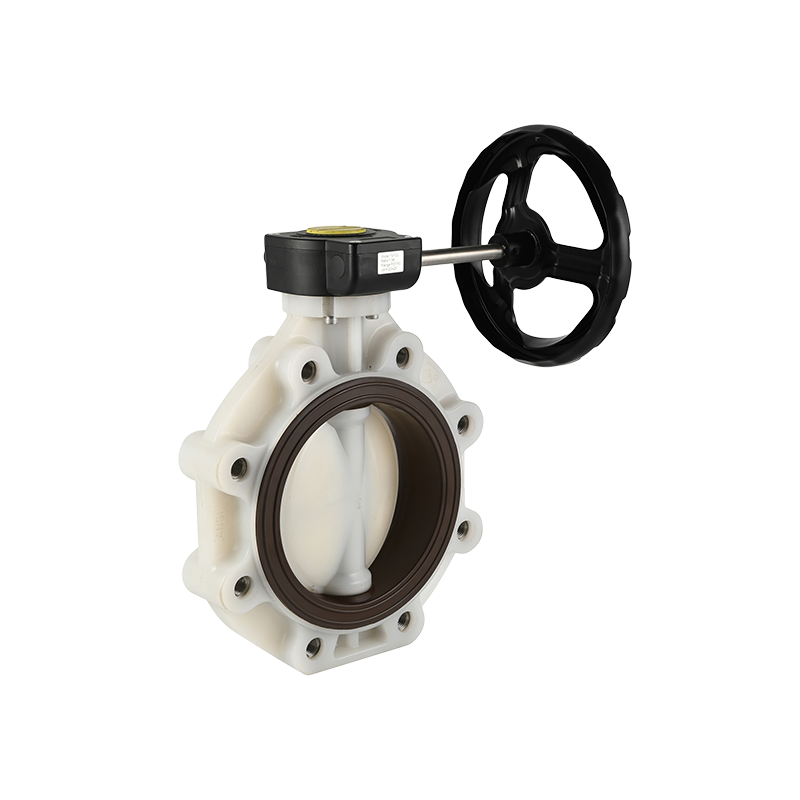

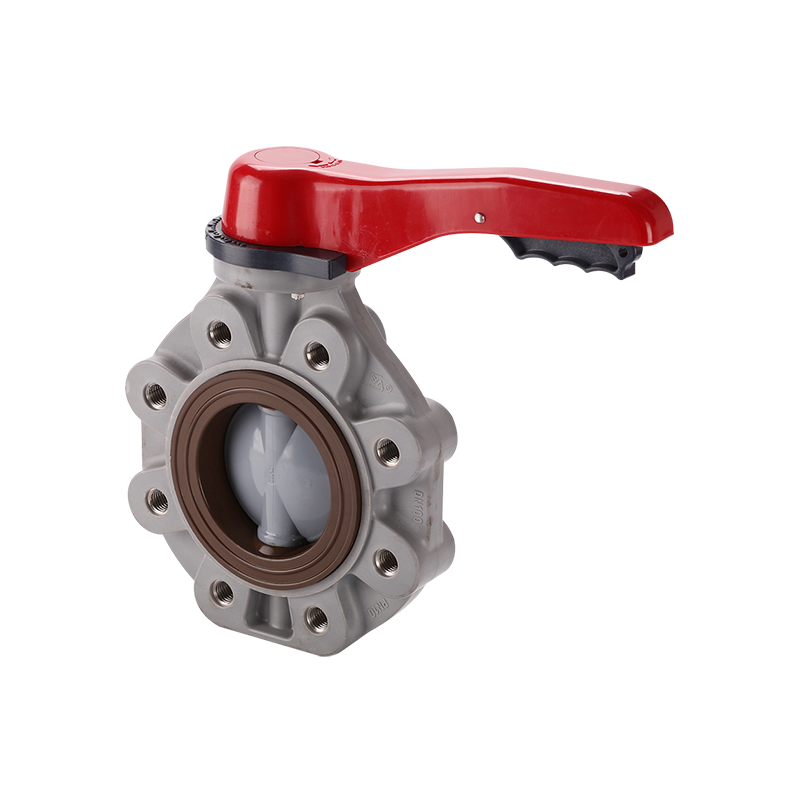

手動バタフライバルブ

ホーム / 製品 / 手動バルブ / 手動バタフライバルブ / ラグ形バタフライバルブ

前へ：前の記事はありません次へ：バタフライバルブ・ウォームギヤ式

部品と材料
寸法と仕様
説明
オプション
よくある質問
お問い合わせ

いいえ。

部品

材料

ハンドル

ABS、PPG、EL-PP

ロッキングプレート

PPG、FRPP

ステム

鋼、ステンレス鋼、チタン合金、ハステロイ

Oリング

EPDM、FPM、FFKM

シート

EPDM、FPM

ディスク

FRPP、PPH、UPVC、CPVC、PVDF、EL-PP

シーリングガスケット

PTFE、EPDM、FPM、FFKM

本体

FRPP、PPG、PPH、UPVC、CPVC、PVDF、EL-PP

LUGインサート

316L ステンレス鋼 316L

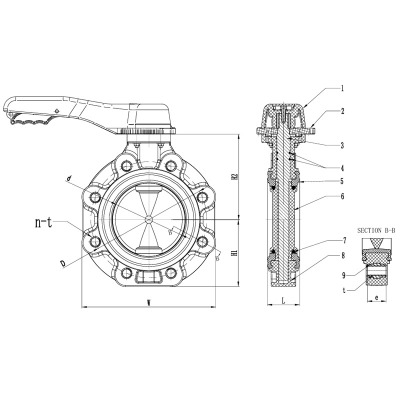

寸法表（mm）

DN	d	D			L	n			t		W	H1	H2	e	（MPa）ワーキングプレス
		GB/DIN	JIS	ANSI		GB/DIN	JIS	ANSI	GB/DIN	ANSI

50	56	125	120	121	40	4	4	4	M16	5/8”	160	80	108	31	1.0

65	70	145	140	140	45	4	4	4	M16	5/8”	175	88	118	31	1.0
80	80	160	150	152	47	8	8	4	M16	5/8”	195	98	130	31	1.0
100	100	180	175	190	56	8	8	8	M16	5/8”	225	112	145	40	1.0
125	125	210	210	216	62	8	8	8	M16	3/4”	253	126	162	45	1.0

150	150	240	240	241	67	8	8	8	M20	3/4”	277	138	177	45	1.0
200	200	295	290	298	86	8	12	8	M20	3/4”	210	165	1.0	55	1.0

250	250	350	355	362	105	12	12	12	M20	3/4”	260	203	1.0	80	0.8

主要製品

なぜ私たちなのか

Ningbo Baodi Plastic Valve Co., Ltd.

Ningbo Baodi Plastic Valve Co., Ltd.は1979年に起源を持ち、中国で工業用プラスチックバルブを設計・製造した最も初期の企業の一つとして認識されており、化学工業省からの承認を受けています。
創業から47年以上にわたり、当社は中国ラグ形バタフライバルブメーカーおよびカスタムラグ形バタフライバルブサプライヤーであり、最も要求の厳しい産業向けに幅広いプラスチックバルブを設計・製造してきました。国内外の数万社の企業にサービスを提供し、60カ国以上に輸出しており、産業用熱可塑性バルブおよび配管システムの主要メーカーであり続けています。当社の専門的なサービスと安定した品質は、世界中のお客様から常に高い評価をいただいています。
