手動ダイヤフラムバルブ

ホーム / 製品 / 手動バルブ / 手動ダイヤフラムバルブ / フランジ付きダイヤフラムバルブ

部品と材料
寸法と仕様
説明
オプション
よくある質問
お問い合わせ

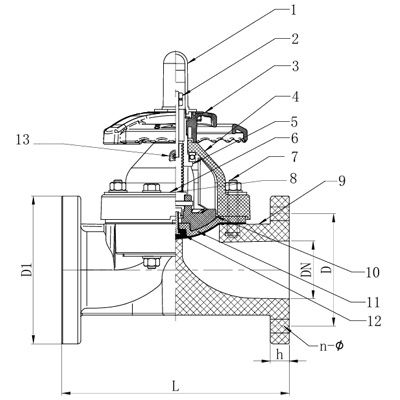

いいえ。	部品	材料
1	ゲージカバー	パソコン
2	スタッドナット	スチール、ステンレス
3	ハンドホイール	ABS、PPG
4	ボンネット	PPG、FRPP、PPH、UPVC、CPVC、PVDF
5	スリーブ	鋳鉄、ニッケルメッキ、銅合金
6	理事会	プラスチックコーティング鋼板、ステンレス鋼
7	スタッドボルト＆ナット	スチール、ステンレス
8	ステム	スチール、ステンレス，copper alloy
9	本体	FRPP、PPH、UPVC、CPVC、PVDF
10	コンプレッサー	PVDF，CPVC，PVDF，CPVC，鋳鉄
11	クッション	EPDM、FPM
12	ダイヤフラム	EPDM、FPM，PVDF，FEP，PFA，PTFE
13	グリースニップル	DN80、80-250のみ使用、銅合金、ステンレス

Cv基準値
100%フルオープン

DN			CV値

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) 温度%圧力グラフ

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

寸法表

DN	D1（mm）			D（mm）			長さ（mm）				h（mm）	n			φ（mm）

	HG/ディン	JIS	ANSI	HG/ディン	JIS	ANSI	HG	DIN	JIS	ANSI		HG/ディン	JIS	ANSI	HG/ディン	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

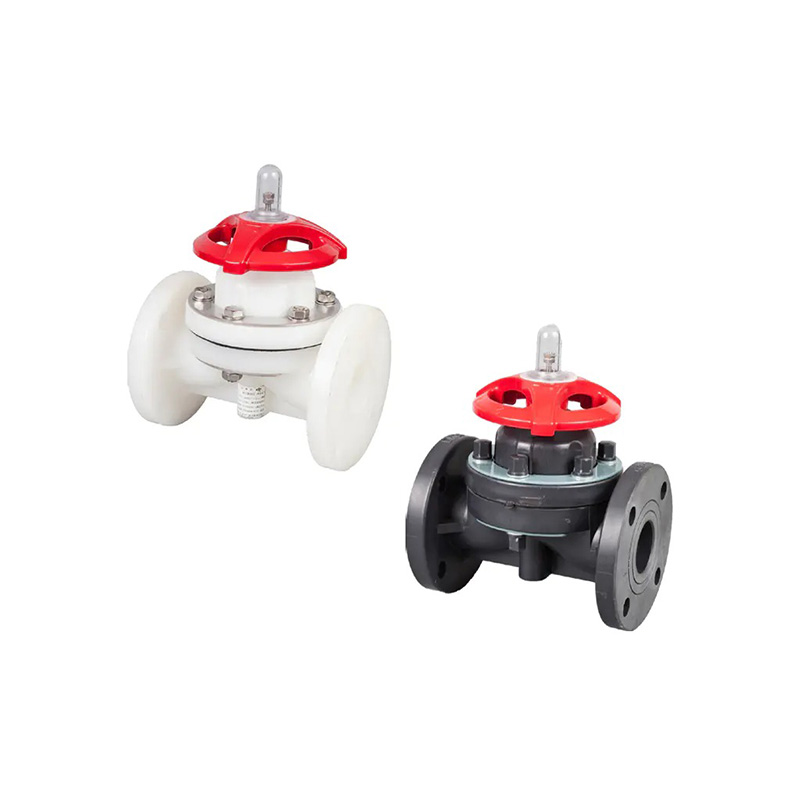

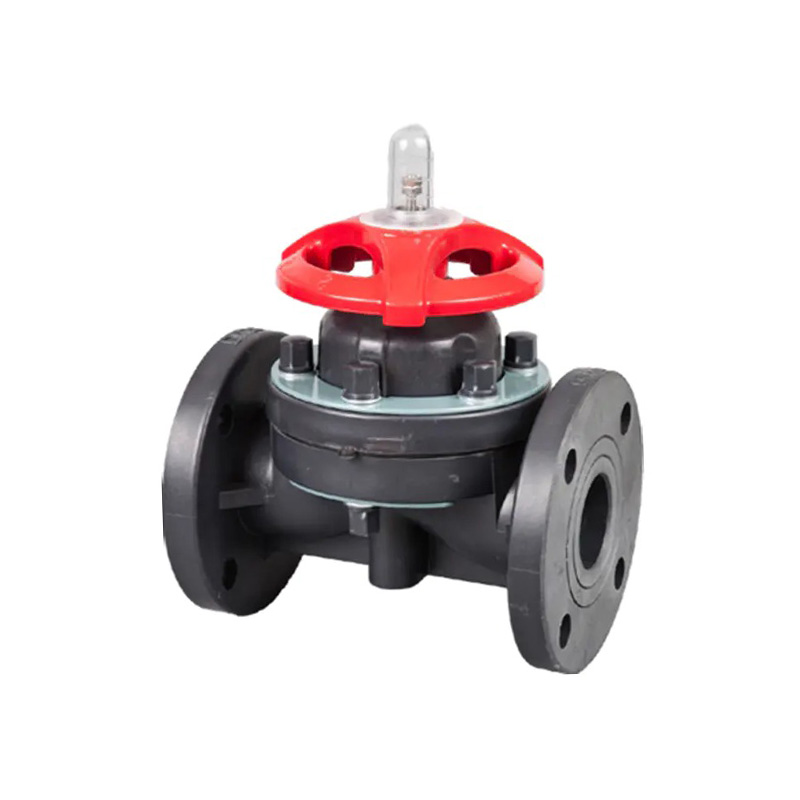

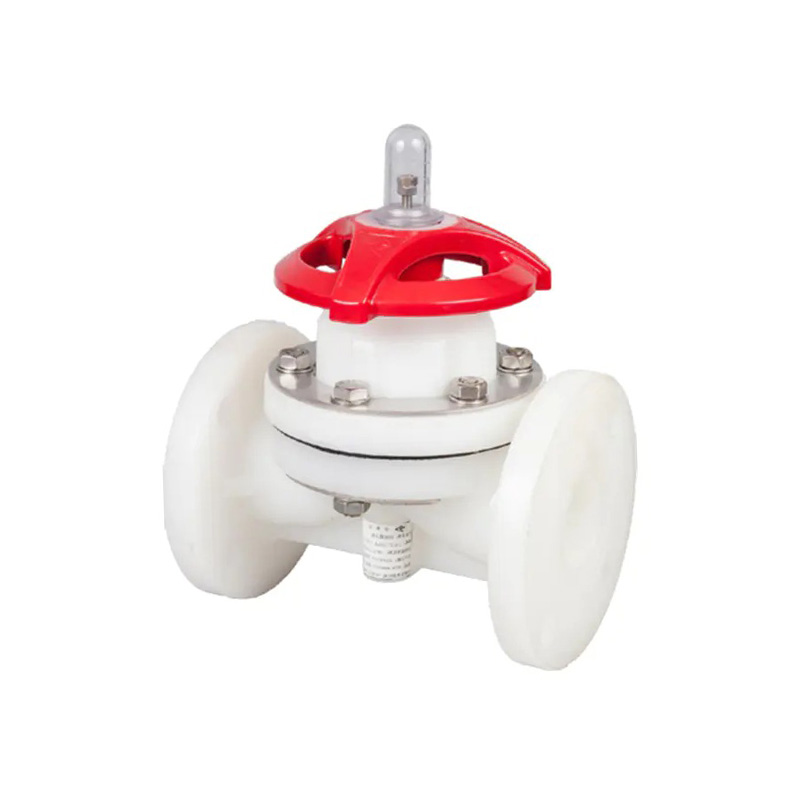

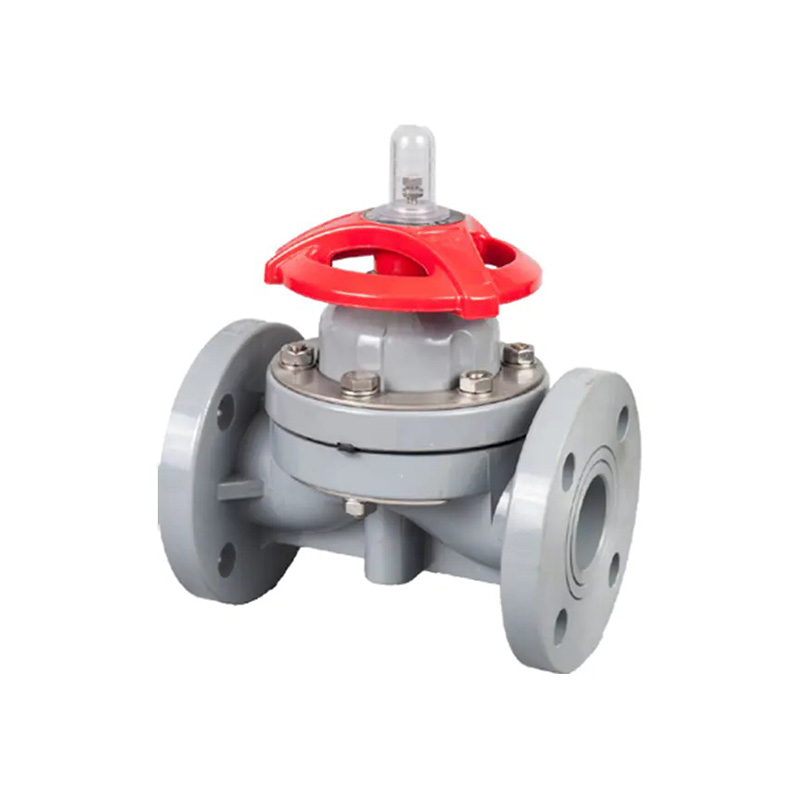

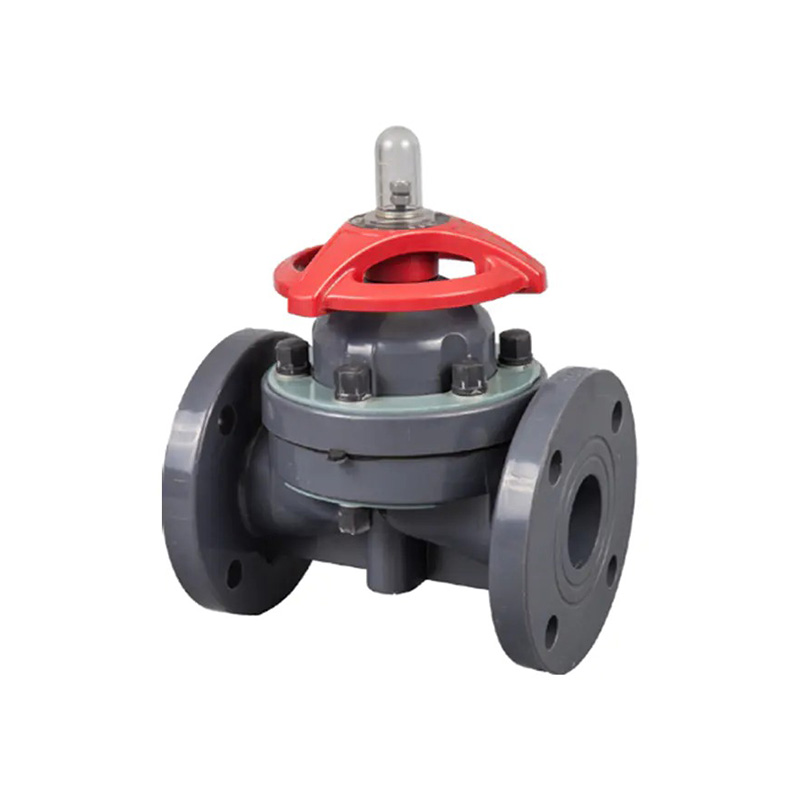

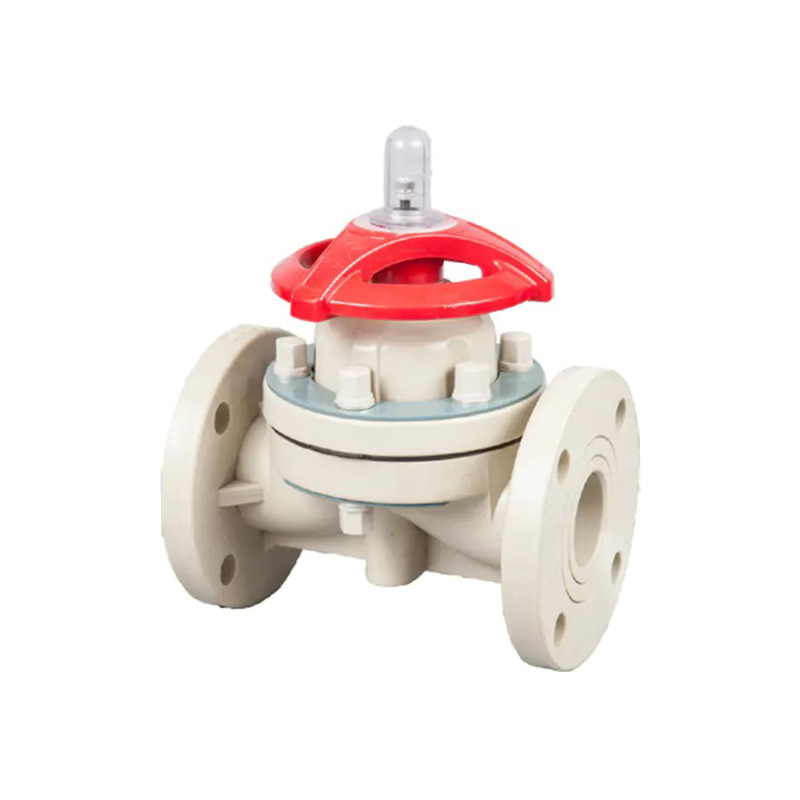

フランジ付きダイヤフラムバルブは、化学処理、半導体製造、水処理、製薬業界にわたる腐食性、超純度、重要な流体処理用途向けに設計された精密設計の流量制御バルブです。 1983 年に最初のプラスチック製ダイヤフラムバルブが製造され、化学工業省によって認定された 1979 年に遡る製造経験に基づいて構築されたこのバルブシリーズは、数十年にわたるエンジニアリングの改良と最新のシーリング技術を組み合わせています。

主な特徴:
• 高品質のダイヤフラムとクッション素材が低い圧縮歪みを実現し、繰り返しのサイクル下でも信頼性の高い長期シール性能を保証します。
• バルブ本体全体にわたる最適化された圧力分布設計により、動作に必要な閉トルクが低減され、バルブの作動が容易になり、ステムとボンネットアセンブリの摩耗が軽減されます。
• 製造公差と組立公差を厳格に管理することにより、安定した正確な流量調整を実現し、全範囲のバルブサイズにわたって一貫した性能を実現します。
• 堰式の死角のない流路は、高純度で衛生的なプロセスラインにとって重要な媒体の蓄積と相互汚染を防ぎます。
• 接液部全体にわたる優れた耐食性により、攻撃的な酸、アルカリ、化学媒体から保護します。
• パッキングランドがないため、パッキンの磨耗やパッキン関連の漏れ経路がなく、バルブの耐用年数にわたるメンテナンスの必要性が軽減されます。

標準パイプラインフランジに直接ボルトで固定できるフランジ接続スタイルが用意されているこのバルブは、メインプロセスライン、分配ヘッダー、および長期的なシステムの完全性のために取り外し不可能な固定接続が好まれる用途に適しています。ボディの材質、ダイヤフラムの化合物、および圧力定格は、特定の化学的適合性と動作温度要件に適合するように構成できます。

一般的な用途には、化学薬品投与システム、廃水処理プラント、超純水供給、半導体湿式処理、医薬品流体移送ラインなどがあります。無潤滑のダイヤフラムベースの遮断機構により、ボールバルブやプラグバルブにありがちなかじりや焼き付きのリスクが排除され、腐食性媒体や微粒子を多く含む媒体での隔離や絞り作業に信頼できる選択肢となります。
