カスタムトゥルーユニオンボールバルブサプライヤー、OEM/ODM工場

製品製品製品製品製品製品製品製品製品製品製品製品

手動ボールバルブ

ホーム / 製品 / 手動バルブ / 手動ボールバルブ / トゥルーユニオンボールバルブ

前へ：三方ボールバルブ（立形）次へ：スリーピースボールバルブ

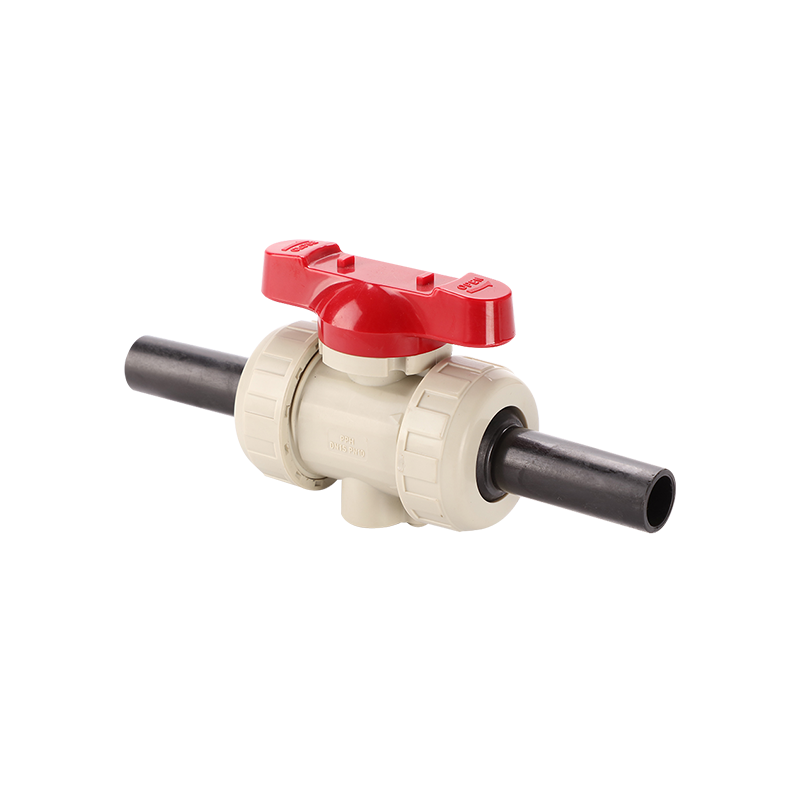

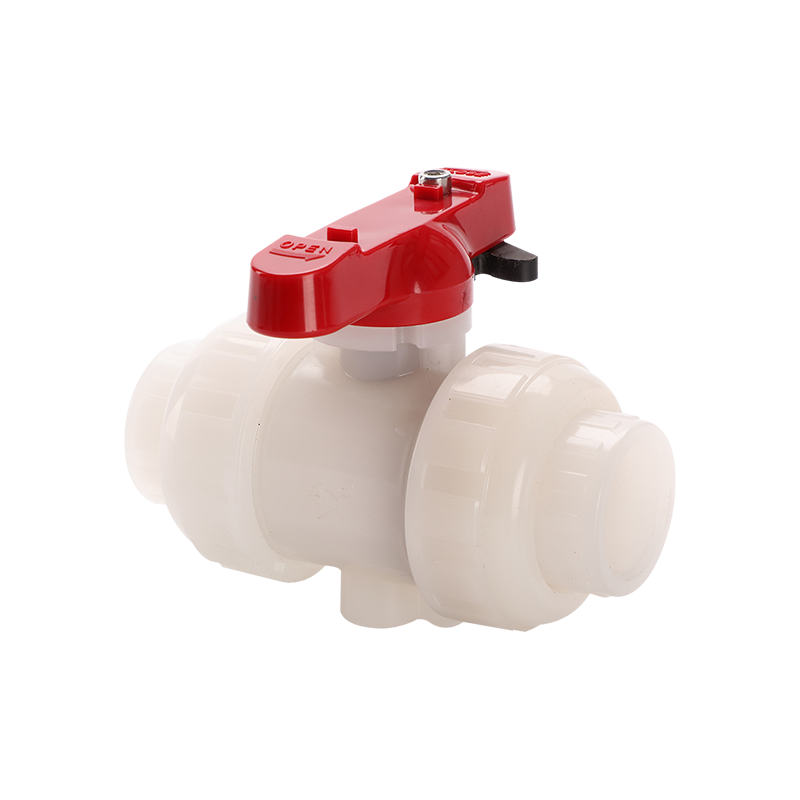

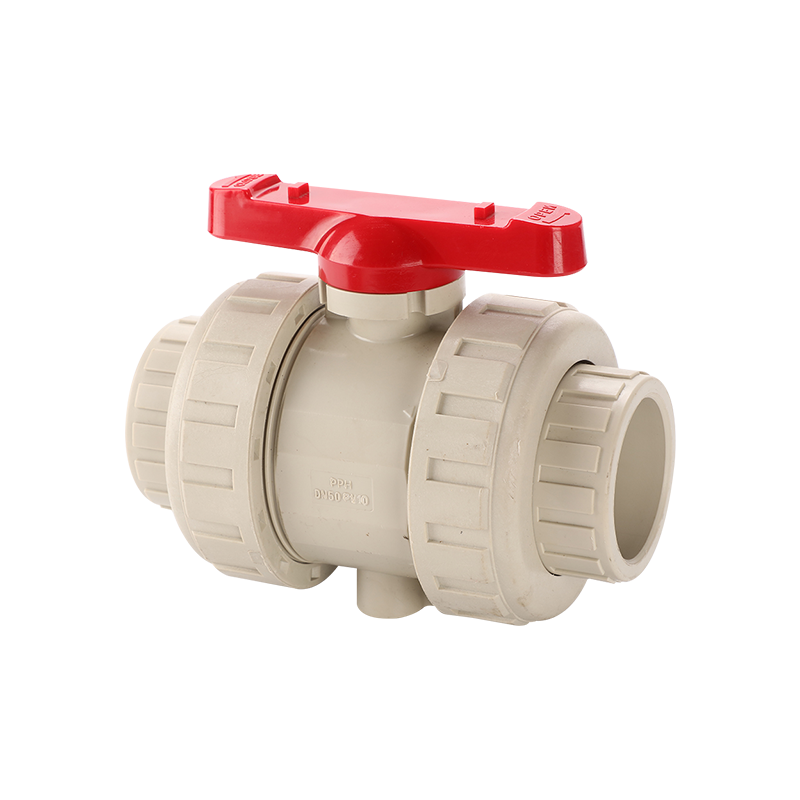

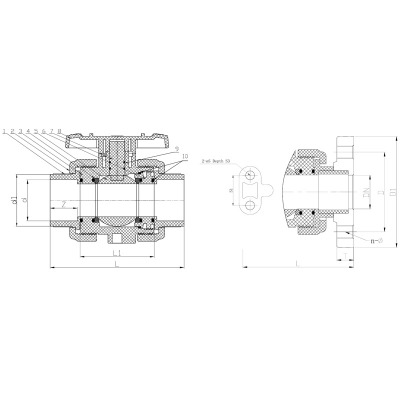

部品と材料
寸法と仕様
説明
オプション
よくある質問
お問い合わせ

いいえ。

部品

材料

ジョイント

PPH、UPVC、CPVC、PVDF、FRPP、PE

ユニオンナット

PPH、UPVC、CPVC、PVDF、FRPP

本体

PPH、UPVC、CPVC、PVDF、FRPP

シートシール

EPDM/FPM/FFKM PTFE

ボール

PPH、UPVC、CPVC、PVDF、FRPP

インサイドプラグ

PPH、UPVC、CPVC、PVDF、FRPP

ステム

PPH、UPVC、CPVC、PVDF、FRPP

ハンドル

ABS、PPG

ステム O-ring

EPDM、FPM、FFKM

Oリング

EPDM、FPM、FFKM

寸法表（mm）

HG/ディン

DN	L1	ソケットエンド					突合せ溶接端
		UPVC、CPVC			PPH、PVDF（溶接）		PE、PPH
		d	Z	L#	d	L#	d1	d	L
									ショート	ロング
15	62	20	16	100	19.3	96	20	15.5	147	199
20	69	25	18.5	117	24.1	110	25	20.2	167	220
25	76	32	22	130	31	121	32	25.2	186	228
32	85	40	26	149	39	136	40	32.6	198	249
40	92	50	31	166	49	149	50	40.4	213	274
50	113	63	37.5	201	61.9	178	63	51.4	239	333
65	135	75	51	265	73.7	235	75	61.6	284	\
80	154	90	52	295	88.5	268	90	73.8	322	\
100	175	110	60	330	108.3	302	110	90	359	\

DN	s1	фs	s3	ねじ端		フランジ付き端部
				d	L(#)	D	n	ф	L
									UPVC、CPVC		PPH、PVDF
				HG/ディン					バオディ	DIN	バオディ	DIN
15	19	7.3/M8*M5	11	Rc1/2	108	65	4	14	140	130	136	130
20	19	7.3/M8*M5	11	Rc3/4	125	75	4	14	159	150	152	150
25	19	7.3/M8*M5	11	Rc1	138	85	4	14	186	160	177	160
32	30	9/M10*M6	15	Rc1-1/4	160	100	4	18	217	180	204	180
40	30	9/M10*M6	15	Rc1-1/2	177	110	4	18	244	200	227	200
50	30	9/M10*M6	15	Rc2	206	125	4	18	292	230	269	230
65	\	\	\	\	\	145	4	18	368	\	338	\
80	\	\	\	\	\	160	8	18	417	\	390	\
100	\	\	\	\	\	180	8	18	474	\	446	\

ANSI/JIS

DN	L1	s1	фs	s3	ソケットエンド
					UPVC、CPVC				PPH、PVDF（溶接）
					d		Z	L	d		L
					ANSI	JIS			ANSI	JIS
15	62	19	7.3/M8*M5	11	21.3	22	18	108	20.7	20.7	107
20	69	19	7.3/M8*M5	11	26.7	26	22	125	26	25	124
25	76	19	7.3/M8*M5	11	33.4	32	27	138	32.6	31	137
32	85	30	9/M10*M6	15	42.2	38	30	160	41.2	37	158
40	92	30	9/M10*M6	15	48.3	48	35	177	47	47	175
50	113	30	9/M10*M6	15	60.3	60	40	206	59	59	204
65	135	\	\	\	73	76	51	265	72	73.7	235
80	154	\	\	\	88.9	89	52	295	88	88	268
100	175	\	\	\	114.3	114	60	330	112.3	112.3	302

DN	ねじ端			フランジ付き端部
	d		L(#)	D		n		ф		L
										UPVC、CPVC	PPH、PVDF
	ANSI	JIS		ANSI	JIS	ANSI	JIS	ANSI	JIS	バオディ	バオディ
15	NPT1/2	PT1/2	108	60	70	4	4	16	15	148	147
20	NPT3/4	PT3/4	125	70	75	4	4	16	15	165	164
25	NPT1	PT1	138	79	90	4	4	16	15	178	177
32	NPT1-1/4	PT1-1/4	160	89	100	4	4	16	19	200	198
40	NPT1-1/2	PT1-1/2	177	98	105	4	4	16	19	217	215
50	NPT2	PT2	206	121	120	4	4	19	19	246	244
65	\	\	\	140	140	4	4	19	19	305	275
80	\	\	\	152	150	4	8	19	19	335	308
100	\	\	\	190	175	8	8	19	19	370	342

真のユニオンボールバルブは、フルボアの流路と両端の取り外し可能なユニオン接続を組み合わせており、メンテナンスやラインからの取り外しが容易でありながら、強力な圧力性能を発揮するバルブをプラントに提供します。

主な特徴:
• 壁厚が厚いフルボア設計は、UPVC、CPVC、および PVDF 材料で最大 PN16 の圧力定格をサポートします。
• オプションのロック装置は、操作の安全性とロックアウト手順のためにハンドルを完全に開いた位置または完全に閉じた位置に固定します。
• サイズ DN15 ～ 50 は完全真空サービス向けに評価されており、負圧アプリケーションにも適合性を拡張します。
• ボディの長さは HG 標準の設計要件を超えており、より厚いボール、より厚い PTFE シール、より強力なインナープラグとスレッドが可能になり、長期耐久性が向上します。
• バルブは本体を交換することなく手動から自動 (空気圧または電気) 作動に変換できるため、自動化ニーズの進化に応じて初期設置投資を保護できます。
• インサート穴付きのボトムスタンドにより、追加のブラケットを使用せずに金属インサートのみを使用してバルブをベンチまたはパネルに固定できます。
• ハンドルを取り外し、盛り上がったラグをキャリアに配置すると、メンテナンスのために工具を使わずに素早く分解できます。

現場での経験から、工場の配管での取り付けミスによりユニオンナットに不均一な応力がかかり、大きなサイズでは時間の経過とともに漏れやナットの損傷が発生する可能性があることがわかっています。このため、DN50 までの使用にはユニオン接続スタイルが推奨され、より大きな直径の場合はフランジ付きボールバルブ設計の方が適しています。

一般的な用途には、プロセススキッド、水処理システム、真空ライン、および後で自動化される可能性のある設備が含まれるため、このバルブは、配管を再設計せずに作動方法をアップグレードするオプションを必要とするエンジニアにとって柔軟な選択肢となっています。
